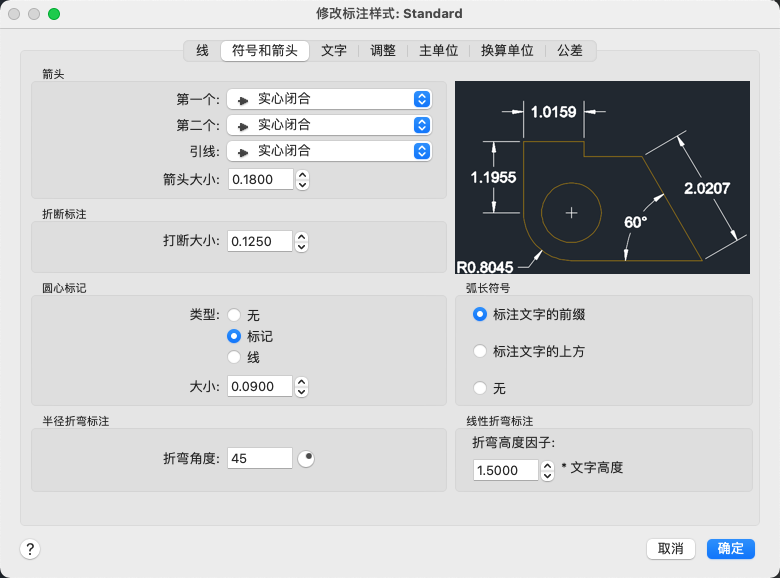

设定箭头、圆心标记、弧长符号和折弯半径标注的格式和位置。
DIMSTYLE（命令）
工具集：“草图”选项卡 > “标注”面板 > “标注样式”
：
> “修改”。
概要
控制标注箭头的外观。
选项列表
将显示以下选项。
箭头
- 第一个
-
设定第一条尺寸线的箭头。当改变第一个箭头的类型时，第二个箭头将自动改变以同第一个箭头相匹配。（DIMBLK1 系统变量）
要指定用户定义的箭头块，请选择“用户箭头”。显示“选择自定义箭头块”对话框。选择用户定义的箭头块的名称。（该块必须在图形中。）
- 第二个
-
设定第二条尺寸线的箭头。（DIMBLK2 系统变量）
要指定用户定义的箭头块，请选择“用户箭头”。显示“选择自定义箭头块”对话框。选择用户定义的箭头块的名称。（该块必须在图形中。）
- 引线
-
设定引线箭头。（DIMLDRBLK 系统变量）
要指定用户定义的箭头块，请选择“用户箭头”。显示“选择自定义箭头块”对话框。选择用户定义的箭头块的名称。（该块必须在图形中。）
- 箭头大小
-
显示和设定箭头的大小。（DIMASZ 系统变量）
标注打断
控制标注打断的间隙宽度。
- 折断大小
-
显示和设定用于标注打断的间隙大小。
中心标记
控制直径标注和半径标注的圆心标记和中心线的外观。DIMCENTER、DIMDIAMETER 和 DIMRADIUS 命令使用圆心标记和中心线。对于 DIMDIAMETER 和 DIMRADIUS，仅当将尺寸线放置到圆或圆弧外部时，才绘制圆心标记。
类型
设置要使用的圆心标记或直线的类型。
- 无
-
不创建圆心标记或中心线。该值在 DIMCEN 系统变量中存储为 0（零）。
- 标记
-
创建圆心标记。在 DIMCEN 系统变量中，圆心标记的大小存储为正值。
- 直线
-
创建中心线。中心线的大小在 DIMCEN 系统变量中存储为负值。
大小
显示和设定圆心标记或中心线的大小。（DIMCEN 系统变量）
半径折弯标注
控制折弯（Z 字型）半径标注的显示。
折弯半径标注通常在圆或圆弧的圆心位于页面外部时创建。
- 折弯角度
-
确定折弯半径标注中，尺寸线的横向线段的角度。（DIMJOGANG 系统变量）
弧长符号
控制弧长标注中圆弧符号的显示。（DIMARCSYM 系统变量）
- 标注文字的前缀
-
将弧长符号放置在标注文字之前。（DIMARCSYM 系统变量）
- 标注文字的上方
-
将弧长符号放置在标注文字的上方。（DIMARCSYM 系统变量）
- 无
-
不显示弧长符号。（DIMARCSYM 系统变量）
线性折弯标注
控制线性标注折弯的显示。
当标注不能精确表示实际尺寸时，通常将折弯线添加到线性标注中。通常，实际尺寸比所需值小。
- 折弯高度因子
-
通过形成折弯的角度的两个顶点之间的距离确定折弯高度。
预览
显示样例标注图像，它可显示对标注样式设置所做更改的效果。
