DIMLINEAR（命令）

创建线性标注。

访问方法

工具集：“草图”选项卡 > “标注”面板 > “标注”下拉列表 > “线性”。

菜单：“标注” > “线性”。

概要

使用水平、竖直或旋转的尺寸线创建线性标注。此命令替换 DIMHORIZONTAL 和 DIMVERTICAL 命令。

提示列表

将显示以下提示：

指定第一个尺寸界线原点或 <选择对象>: 指定点或按 Enter 键选择要标注的对象

指定尺寸界线原点或要标注的对象后，将显示下面的提示：

指定标注线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：指定点或输入选项

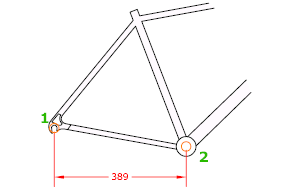

第一条尺寸界线原点

指定第一条尺寸界线的原点之后，将提示指定第二条尺寸界线的原点。

尺寸线位置

AutoCAD 使用指定点定位尺寸线并且确定绘制尺寸界线的方向。指定位置之后，将绘制标注。

多行文字

显示在位文字编辑器，可用它来编辑标注文字。用控制代码和 Unicode 字符串来输入特殊字符或符号。

如果标注样式中未打开换算单位，可以通过输入方括号 ([ ]) 来显示它们。

当前标注样式决定生成的测量值的外观。

文字

在命令提示下，自定义标注文字。生成的标注测量值显示在尖括号中。

要包括生成的测量值，请用尖括号 (< >) 表示生成的测量值。如果标注样式中未打开换算单位，可以通过输入方括号 ([ ]) 来显示换算单位。

标注文字特性在“新建标注样式”、“修改标注样式”和“替代标注样式”对话框的“文字”选项卡上进行设定。

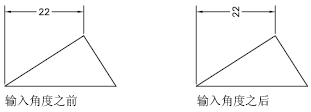

角度

修改标注文字的角度。

水平

创建水平线性标注。

尺寸线位置

使用指定点定位尺寸线。

垂直

创建垂直线性标注。

尺寸线位置

使用指定点定位尺寸线。

旋转

创建旋转线性标注。

对象选择

在选择对象之后，自动确定第一条和第二条尺寸界线的原点。

对多段线和其他可分解对象，仅标注独立的直线段和圆弧段。不能选择非统一比例缩放块参照中的对象。

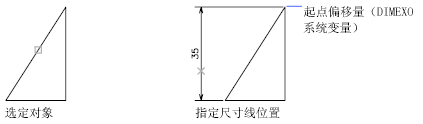

如果选择直线或圆弧，将使用其端点作为尺寸界线的原点。尺寸界线偏移端点的距离，在“新建标注样式”、“修改标注样式”和“替代标注样式”对话框的“直线和箭头”选项卡上的“原点偏移量”中指定。请参见 DIMSTYLE。此值存储在 DIMEXO 系统变量中。

如果选择圆，将使用直径的端点作为尺寸界线的原点。如果用于选择圆的点靠近南北象限点，将绘制水平标注。如果用于选择圆的点靠近东西象限点，将绘制垂直标注。
