可以使用夹点对图形中的零件段直接进行修改。将鼠标悬停在夹点上会显示描述该夹点功能的工具提示。某些工具提示还建议选项，如使用 Ctrl 键或 Alt 键。有关详细信息，请参见“使用动态输入和夹点进行设计”。
下面是可用的几种夹点类型：
- 添加夹点 (
) 将段（如风管、管道、卫浴管线、导线、电缆桥架或套管）添加到新的管路或现有管路，而不丧失沿管路的连接性。
管道段
- 位置夹点 (
) 在当前 XY 平面中移动构件。位置夹点显示在零件上的插入点和接头点处。
卫浴

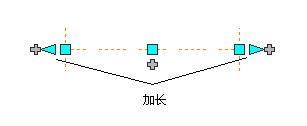

- 加长夹点 (
) 修改零件段的长度。加长夹点使用段的当前方向来保持现有管路中的连接性。
管道
- 翻转夹点 (
) 基于夹点的方向切换某些零件（如管件或接头）的方向。

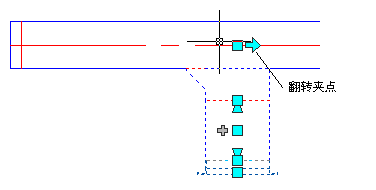

接头已选定 — 显示翻转夹点

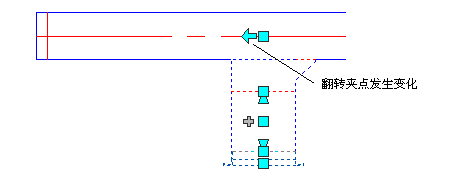

方向已翻转
- 如果对象在另一端有圆形接头，则等轴测视图中的菱形旋转夹点 (
) 会围绕对象的中心线将对象旋转到任意角度。在可以进行旋转而不会打断与现有对象的连接的零件和管件上，可以使用旋转夹点。
在等轴测视图中旋转阻尼器
- 标高夹点 (
) 修改侧视图和等轴测视图中的零件段相对于段的顶部、中心线或底部的标高。标高夹点显示在指定零件段上的插入点和接头点处。
