计算供水卫浴管线尺寸的步骤

危险： 如果修改了供应系统，则需要调整卫浴管线尺寸。

1. 完成供应系统的绘图。
2. 选择系统类型为“热水”或“冷水”的管路。选择管路时，在管路上指定用于查看流量、流速和卫浴管线直径的点。
3. 请依次单击 “卫浴管线”选项卡 “计算”面板 “计算卫浴管线尺寸” .
   注： 若要在不调整管路尺寸的情况下计算尺寸值，则通过依次单击“分析”选项卡 “管道”面板 “计算管道尺寸”来访问计算尺寸计算器，然后在命令提示下按 Enter 键。

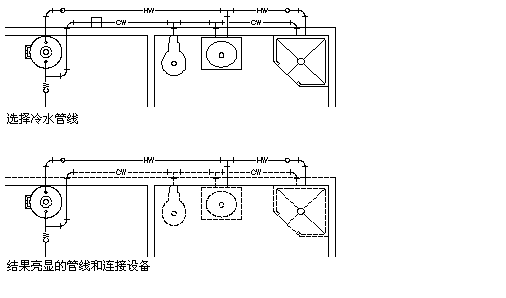

   软件亮显连接到卫浴管线或位于卫浴管线下游的所有卫浴管线、管件和装置，如下图所示。



4. 在“计算供水卫浴管线尺寸”对话框中的“设计值”下，定义下列尺寸计算值：

   阀门和管件的卫浴管线当量长度

   在“卫浴管线尺寸表”中，选择您根据适用代码（如统一管道代码）创建的卫浴管线尺寸表定义并确认其准确性。

   提示： 若要检查表定义以确认其准确性，请单击“卫浴管线尺寸表”图标。

   合适的卫浴管线尺寸

   选择“限制流速”，并输入所需的管路最大流速。此设置确保卫浴管线不超过某个值，从而避免产生类似水锤的问题。

   流入建筑的水压力值

   在“源”中输入压力值。例如，建筑源的压力可能来自升压泵。

   最小压力值

   输入卫浴装置最大压力值。例如，标高为 80 英尺的三层洗手间装置可能需要 15 psi 的压力才可以使用。此设置确保能为供水管路中的最高级别卫浴装置至少提供最小压力值来保证充足的水流。

   有关计算卫浴管线尺寸时所涉及的参数的详细信息，请参见“指定计算供水卫浴管道尺寸的设计值”。

   “计算供水卫浴管线尺寸”对话框中的非编辑部分包括尺寸计算结果。有关详细信息，请参见“查看供水卫浴管道尺寸的计算结果”。

5. 单击“确定”调整系统尺寸。
