纵断面图和横断面图中的网络

以下部分介绍了显示纵断面图和横断面图中管网的最佳实践。

横断面图中的管道外观

管道横断面是使用 FACETDEV（镶嵌面偏差）系统变量绘制的。此变量用于控制横断面图中管道曲线式边的平滑度（镶嵌）。

FACETDEV 的默认值通常会导致管道横断面在横断面图中显示为直线段，而非平滑的曲线。下图显示了将 FACETDEV 设定为 0.5 英尺时横断面图中的椭圆形涵洞。

如果将 FACETDEV 设定为更小的值（例如 0.01），管道横断面的外观将变得更趋近于圆形，如下图所示。

为镶嵌面偏差指定的数值用于定义从弦到圆弧的最大距离，弦是指通过将曲线镶嵌到实际数学圆弧而创建的边。镶嵌面偏差的范围为大于零 (0) 的任意数值，无上限限制。将此变量设得越小，用于绘制管道的线段就越多。最大线段数为 8。

注：

最大镶嵌面数由变量 FACETMAX 控制。为此变量设定的值范围为从 100 到 10,000。请注意，对 FACETDEV 使用小值并对 FACETMAX 使用大值对图形性能会有不利影响。

注：

FACETDEV 和 FACETMAX 是 Autodesk Civil 3D 变量（而非 AutoCAD 变量）。因此，在使用 AutoCAD 命令 SETVAR 时未列出这两个变量。

更改 FACETDEV 变量的步骤

1. 在命令行中，输入 FACETDEV。
2. 在“设定新镶嵌面偏差”提示处，输入 0.01。如果要求平滑度更高，请将该值调整为更小的数值。

管道连接的纵断面显示

使用“管道样式”对话框中的“清除管道到管道的连接”选项（如图 4 所示）来改进管道纵断面的外观，以便管道可以按预期以图形方式显示为排列成行。默认情况下未启用该选项，因此用户必须选中它。

启用管道清除的步骤

1. 在图形中选择管道。
2. 单击鼠标右键，然后单击“编辑管道样式”。
3. 选择“管道样式”对话框中的“纵断面”选项卡。
4. 选中“清除管道到管道的连接”复选框。

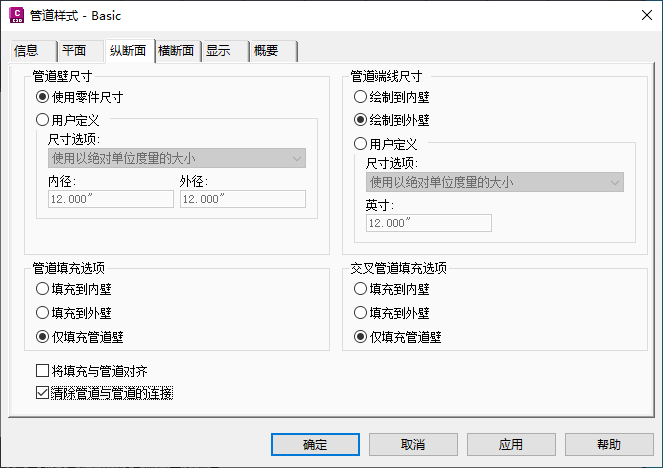

图 4：用于选择清除管道连接的对话框

从路线创建

从网络零件创建路线是生成管道段纵断面的一种好方法。如果当地机构的标准要求管网中心线的纵断面，请使用“从管网零件创建路线”命令将路线转换为网络。

在纵断面图中进行夹点编辑

在纵断面图中对管道和结构进行夹点编辑时，最好做法是使用透明命令桩号/高程。如果需要在特定高程处设定夹点（管道端头/结构井口或井底），该做法将很有用。您也可以跨结构匹配相邻管道的路拱、管道内底。通常，夹点编辑使用户可以更容易地修改坡度和高程。

转换三维多段线

先创建三维多段线，然后将其转换为管网，是一种创建净水和天然气管道纵断面的好方法。

转换三维多段线的步骤

1. 使用“测量”功能可以将测量数据转换为三维多段线对象。
2. 使用“从对象创建管网”命令将三维多段线转换为管网。

   Autodesk Civil 3D 会根据三维多段线的顶点将结构放置到网络上。
