在本月名为“您尝试过吗”的文章中，我们将更详细地了解 Civil 3D 中的 Geotechnical Modeler 功能。

每个月，我们都会概述 Civil 3D 中的一个有用的功能或工作流。我们会了解一下新功能以及已经推出一段时间的功能，并发现哪些功能可以改善您的 Civil 3D 体验，同时又能提高您及团队的工作效率。

是否有您要了解的功能？请在注释中告诉我们。

它是什么？

Geotechnical Modeler 扩展可让您直接在 Civil 3D 环境中导入和连接地质技术数据。Geotechnical Modeler 提供的工具可轻松生成地层表面、在纵断面图中创建地质技术数据的地下设计可视化，以及将纵断面信息转换为三维视图。Civil 3D 软件的所有用户都应熟悉相关工作流，因为该工具使用各种 Civil 3D 对象和样式。

为什么使用它？

Geotechnical Modeler 的灵活性使您能够创建和管理标准的 Civil 3D 对象类型和样式，包括：几何空间点、三角网曲面、路线、纵断面和纵断面图。Geotechnical Modeler 为您提供了两个选项用于将地下设计数据连接到 Civil 3D 项目：通过行业特定的 AGS 文件格式选项，或使用简单的 CSV 文件。

在哪里找到该工具？

若要访问 Geotechnical Modeler 对话框，请执行以下操作：

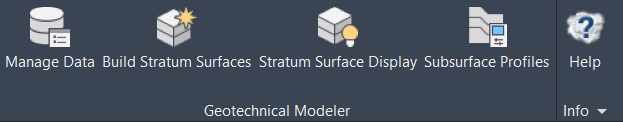

从功能区中，选择“Geotechnical Modeler”选项卡 ，然后选择要打开的相应 Geotechnical Modeler 界面：

您也可以选择从命令行输入命令前缀 GM 作为访问 Geotechnical Modeler 对话框的替代方法。可从命令行使用以下命令来访问 Geotechnical Modeler 对话框：

• GM_ManageData
• GM_BuildSurfaces
• GM_StratumSurfaceDisplay
• GM_SubsurfaceProfiles
• GM_Help

工作流

导入地质技术数据

将地质技术数据导入 Civil 3D 项目时，Geotechnical Modeler 同时支持行业特定的 AGS 文件格式和更通用的 CSV 文件格式。如果您使用支持 AGS 格式的专用地质技术或地下设计软件，可以轻松地将该地质技术数据连接到 Civil 3D 项目。

当 AGS 数据不适用于您的项目时，CSV 格式可让您以基于文本的简单文件格式开发和输入数据，而无需使用专门的软件。

添加地下设计纵断面

根据钻孔数据创建曲面。

Geotechnical Modeler 允许使用项目数据集创建各种曲面。可以选择使用数据集中包含的不同“地质”字段来构建地层表面。若要使用不同的“地质”字段来构建曲面，请选择所需字段，然后选择“构建曲面”。

除了在钻孔之间内插之外，Geotechnical Modeler 还为您提供了遵循原地面的选项，以实现更好的地下设计可视化。

可视化地质技术数据

将 Geotechnical Modeler 信息导入模型后，您可以创建地层表面，用来表示钻孔数据中的每个材质层。您可以分别控制平面图和模型视图的地层表面的显示。

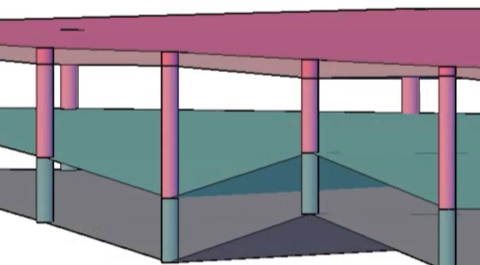

如果要更好地可视化钻孔数据，您可以创建二维 sticklog 以更好地了解地质技术数据。您还可以创建三维 sticklog，以三维形式查看钻孔地层表面。

地下设计纵断面图表示不同的地层纵断面和钻孔本身。选择希望添加到纵断面的钻孔，系统会在生成纵断面图时添加这些钻孔。纵断面图可以在设计平面图纸中使用，但也能以三维形式添加。

将这些信息整合到三维视图中可帮助您做出更好的设计决策。您还可以将模型从 Civil 3D 导入 InfraWorks，让利益相关方能够在进行场地设计时更好地了解问题。

导出数据

Geotechnical Modeler 包含一个工具，可让您将地下设计模型数据导出为新的 Civil 3D 图形。

若要共享三维钻孔和地层表面，请执行以下操作：

1. 选择“三维导出”以打开“三维导出”对话框。
2. 从对话框中，选择要导出为新图形的对象类型（三维钻孔或地层表面）。
3. 从“曲面”选项卡中提供的列表中选择曲面。
4. 如果要导出地层表面，请选择“曲面组件显示”选项卡，然后选择要导出为单独 Civil 3D 图形的所需曲面组件。
5. 选择“导出”，然后将导出内容保存到首选文件夹位置并使用首选文件名。
