教程：生成快速报告

本教程演示了如何使用 Project Explorer 将简单的 Civil 3D 路线/纵断面报告生成为 PDF 文件。然后，您将同一报告写入 Excel XLSX 文件。

快速入门

在 Autodesk Civil 3D 中，打开标准 Civil 3D 样例图形：Intro-1.dwg

此图形是标准 Civil 3D 安装的一部分，通常位于以下文件夹中：

C:\Program Files\Autodesk\AutoCAD 2024\C3D\Help\Civil Tutorials\

在 Project Explorer 中生成报告的方法有两种。从 Civil 3D 模型生成单个元素的报告的最快、最简单的方法是使用“快速报告”功能。在 Project Explorer 窗口中列出的任意项上单击鼠标右键，以访问关联的快速报告选项。

  1. 从 Civil 3D 功能区中，选择“附加模块”选项卡，然后单击“启动 Project Explorer”以打开 Project Explorer 窗口。

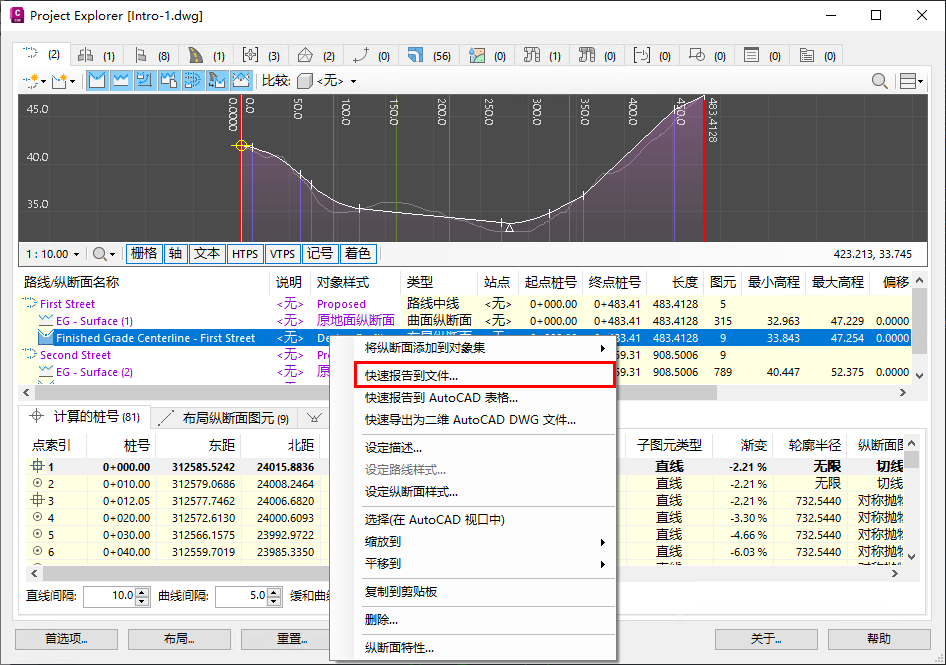

  2. 在 Project Explorer 窗口的“路线”选项卡上，找到路线“第二条街”，然后在关联的纵断面上单击鼠标右键：“完工坡面中心线 - 第二条街设计”。
  3. 从右键单击菜单中选择“快速报告到文件”。

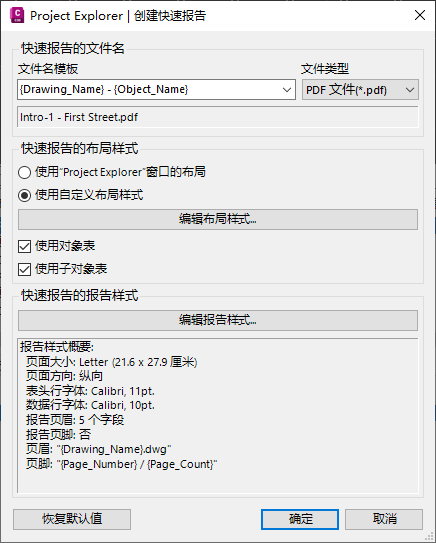

系统将打开“创建快速报告”对话框。

配置快速报告

若要生成快速报告，您需要为报告选择文件类型，然后使用布局样式和报告样式配置报告的内容和布局。

布局样式定义报告中每列数据的标题、可见性和顺序。也可以通过布局样式控制数值的单位。

报告样式定义了引出报告的页面格式、字体、表格样式和页眉/页脚内容。

可以随时保存和检索布局和报告样式，但在本教程中，您将手动定义您的要求。

  1. 确保将“文件类型”下拉列表设置为“PDF 文件”。请注意，在创建过程中，引出报告文件的文件名可以从一系列动态变量中导出，也可以在此对话框中指定固定文件名。默认情况下，报告文件名将由图形名称和选定对象名称组合而成。
  2. 将“布局样式”设置更改为“使用自定义布局样式”，然后单击“编辑布局样式”按钮。

布局样式选项

从此对话框中，您将定义引出报告的布局。

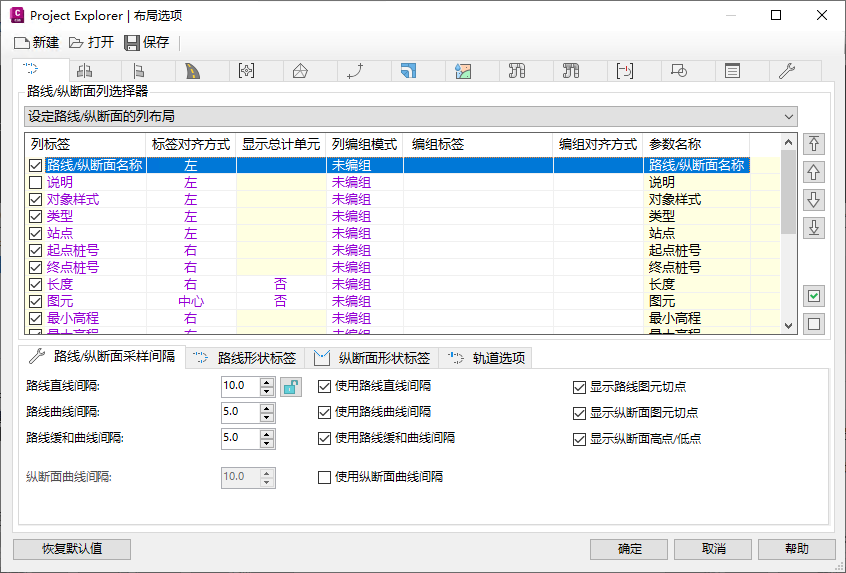

  1. 在“布局选项”对话框的“路线”选项卡中，确保已选择“设定路线/纵断面的列布局”。
  2. 从列表视图中，确保仅选择前七列：“路线名称”、“类型”、“对象样式”、“场地”、“起点桩号”、“终点桩号”、“长度”。
  3. 此时，可以重命名或重排序任何选定列，以符合组织中的标准。可以通过双击所需的标签或单击鼠标右键并从右键单击菜单中选择“重命名”，来重命名列。

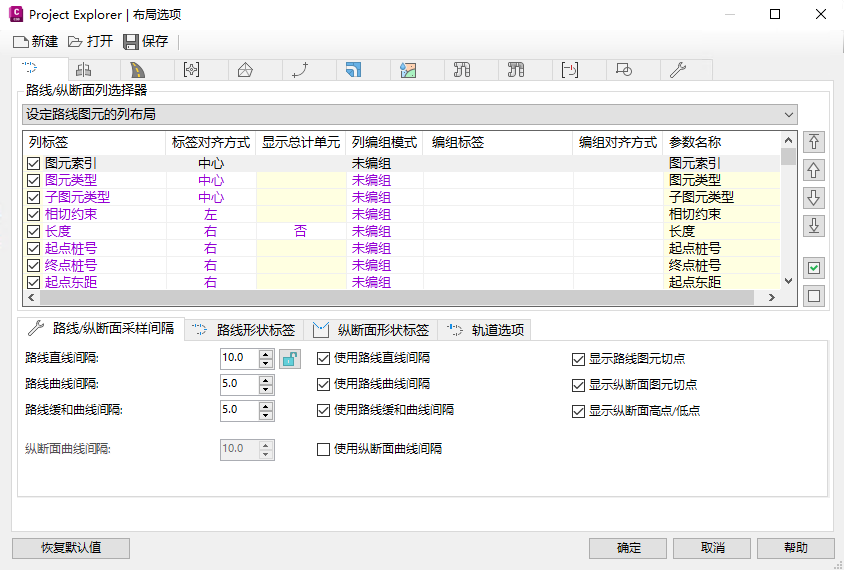

  4. 将“路线”选项卡上的下拉列表更改为“配置路线图元/点的列布局”。

  5. 从列表视图中，确保仅选择以下列：“点”、“桩号”、“东距”、“北距”、“高程”、“方向角”、“路线半径”、“渐变”、“轮廓半径”。根据您自己的要求重命名并重新排序任何选定列。
  6. 通过“路线/纵断面选项”控件，为引出快速报告设置所需的直线、曲线和缓和曲线间隔。

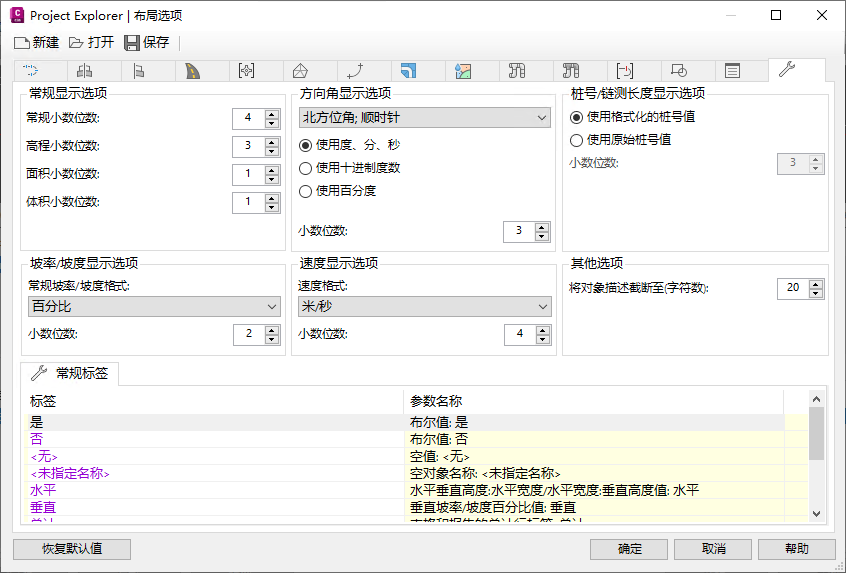

  7. 选择“常规”选项卡并记下此处的选项，以设置角度/方向角、桩号、高程和坡度等数值的格式。此处应用的更改仅影响引出快速报告。

  8. 单击“确定”以关闭“布局选项”对话框并返回“快速报告”对话框。

报告样式选项

接下来，您将指定引出报告的样式。

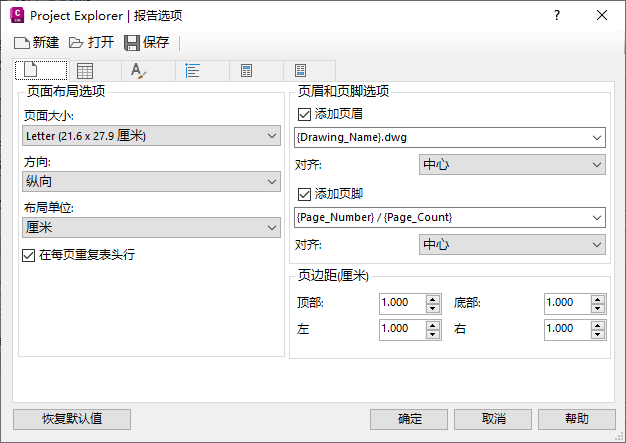

  1. 单击“编辑快速报告的报告样式”按钮。系统将打开“报告选项”对话框。

  2. 在“页面选项”选项卡上，将“页面大小”设置为“A4”，将“页面方向”设置为“纵向”。
  3. 在“字体选项”选项卡上，将“首选字体”设置为“Corbel”，并将“字体大小”设置为“10pt”。
  4. 在“表格选项”选项卡上，将“表头行背景颜色”设置为“淡黄色”或选择的颜色。
  5. （可选）在“报告页眉”选项卡上，选中“将图像添加到标题”复选框，然后单击“浏览”按钮以从计算机中选择公司徽标图像文件。
  6. 最后，单击“确定”以关闭“报告选项”对话框并返回“快速报告”对话框。

生成报告

  1. 现在，即可生成报告。在“快速报告”对话框中，按“确定”按钮，然后选择要保存 PDF 报告文件的路径。

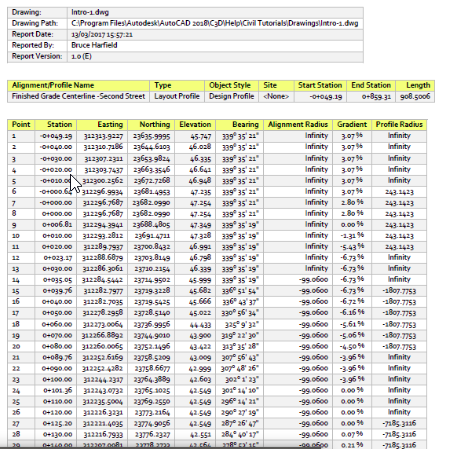

  2. 将生成报告。打开 Adobe Acrobat 以检查生成的报告文件。

如果要更改报告的布局或样式，请在 Project Explorer 窗口中的同一对象上单击鼠标右键，然后再次选择“快速报告到文件”选项。系统将记住您在以前快速报告中的首选项。

将同一报告写入 Excel

在 Project Explorer 窗口的“路线”选项卡上，重新找到路线“第二条街”，然后在关联的“完工坡面中心线 - 第二条街设计”纵断面上单击鼠标右键。

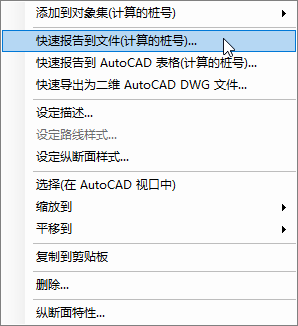

确保已选择“计算的桩号”子对象选项卡，在选定的纵断面上单击鼠标右键，然后从右键菜单中选择“快速报告到文件(计算的桩号)”。

系统将打开“创建快速报告”对话框。

配置报告以导出到 Excel

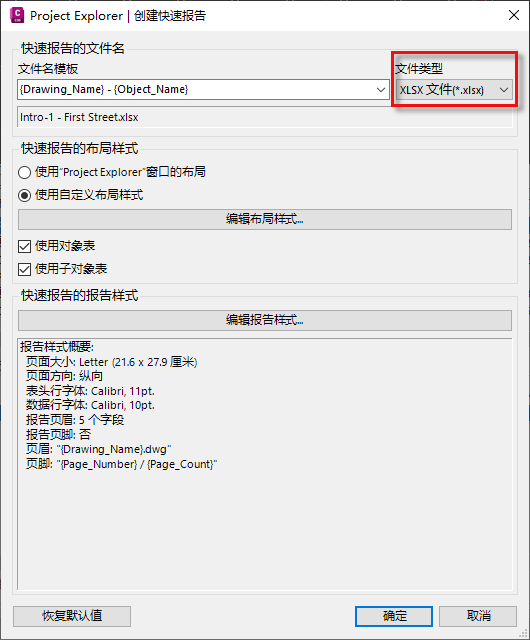

  1. 将文件类型更改为 XLSX 文件以生成 Excel 文件。

    如您之前配置的报告设置一样，您只需接受当前布局样式和报告样式，或者可以根据需要进行一些细微的调整。

  2. 单击“确定”按钮以生成文件。

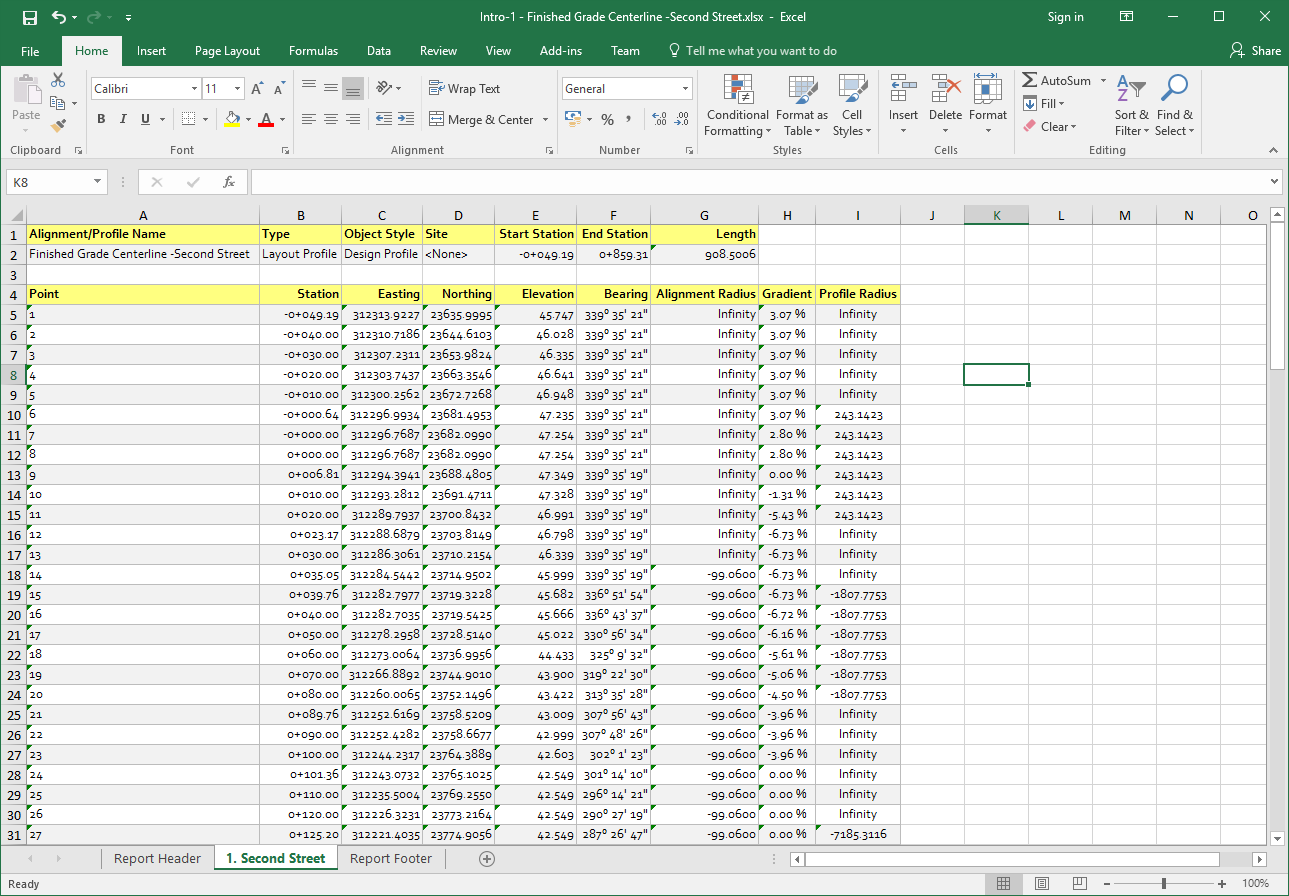

  3. 打开 Microsoft Excel 以查看输出。

    请注意，已在导出的 XLSX 文件中生成了三个工作表。第一个工作表包含报告页眉。第二个工作表包含选定的对象形状。第三个工作表包含报告页脚。

  4. 若要防止报告页眉和页脚在导出的文件中创建其他工作表，请再次运行“快速报告”选项，并清除“报告样式”对话框中的“将字段添加到报告页眉”和“添加报告页脚”选项。
  5. Project Explorer 不会自动在导出的 Excel 文件中设置列的宽度。在 Microsoft Excel 中，选择整个工作表，然后从 Excel 功能区中的单元格式选项中选择“自动调整列宽”。
