练习 3:使用现有几何图形创建相交道路

在本练习中,您将使用现有偏移路线和主要道路的纵断面创建相交道路,然后将新的交点添加到现有的主要道路。

本练习中介绍的工作流程在您需要沿一条道路创建多个交点时很有用。您先定义主要道路的偏移几何图形,然后再重复将其用于后续交点。

指定交点位置和主要道路

  1. 打开 Intersection-Create-3.dwg(位于教程图形文件夹中)。

    该图形包含两条路线(道路 A 和道路 C)的交点。偏移路线存在于道路 A 的任一侧,道路 C 北侧有一个现有交点。

  2. 单击“常用”选项卡 “创建设计”面板 “交点”下拉式菜单 “创建交点” 查找

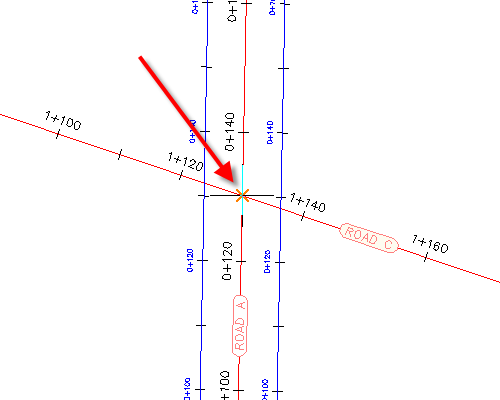

  3. 在图形中,单击道路 A 路线和道路 C 路线的交点。

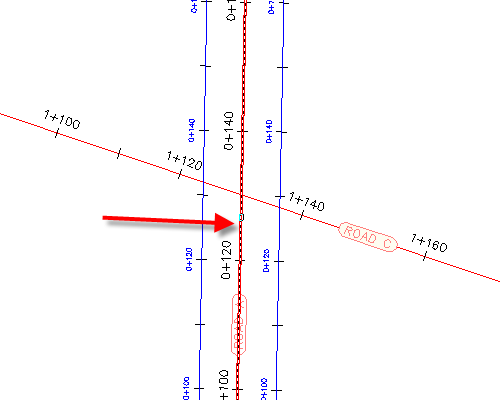

  4. 单击道路 A 路线以将其指定为主要道路。

指定道路坡率参数

  1. “创建相交道路”向导中,在“常规”页面上的“交点道路类型”下,选择“已保持主道路路拱”
  2. 单击“下一步”。

指定平曲线参数

  1. “几何图形详情”页面上,单击“偏移参数”
  2. “偏移参数”对话框中,于“主要道路”“左侧偏移路线定义”下,请为“使用现有路线”选择“是”
  3. 对于“路线名称”,请单击
  4. “相交偏移路线名称”对话框中,请单击

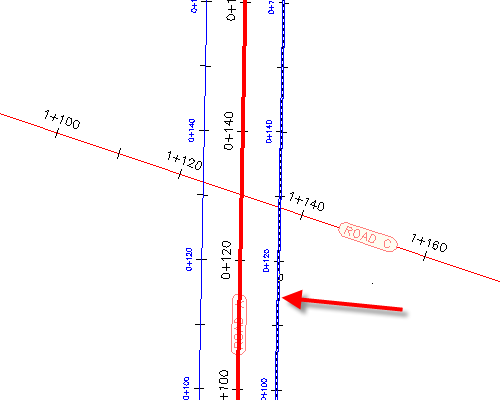

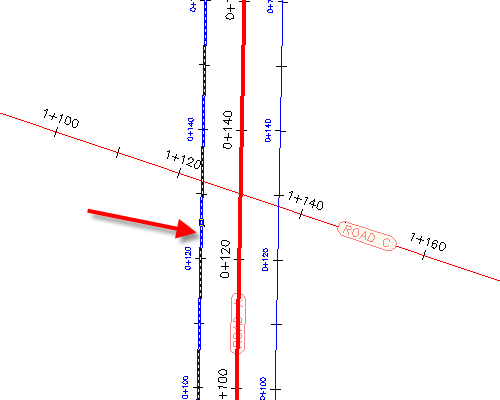

  5. 在图形中,选择道路 A 路线左侧的偏移路线。
  6. 单击“确定”。
  7. “交点偏移参数”对话框中,对于“右侧偏移路线定义”,请重复步骤 2 到步骤 6 以指定道路 A 路线右侧的偏移路线。
  8. 单击“确定”。
  9. “几何图形详情”页面上,单击“加铺转角参数”

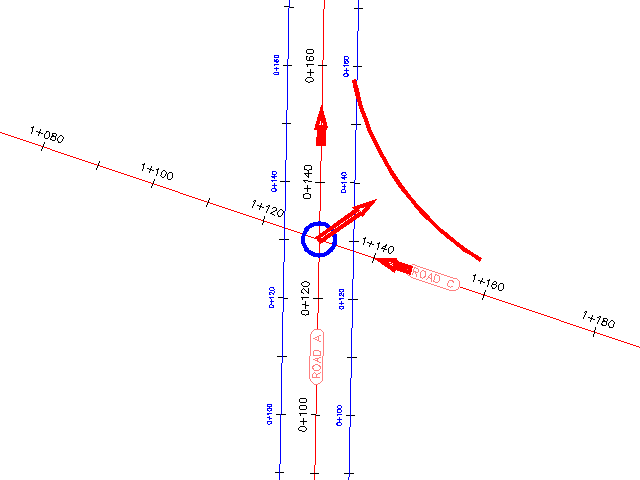

    第一个交点象限的默认参数显示在“交点加铺转角参数”对话框中。在图形中,将亮显第一个象限,且箭头指出车流引入和引出的方向。

  10. “交点加铺转角”对话框中,于“交点象限”下,选择“东南 - 象限”
  11. 对于“东南 - 象限”,请选中“加宽引入道路的转弯车道”复选框。
  12. “交点象限”下,选择“西北 - 象限”
  13. 对于“西北 - 象限”,请选中“加宽引入道路的转弯车道”复选框。
  14. 单击“确定”。
  15. “创建相交道路”向导中,确保选中“创建偏移和加铺转角纵断面”复选框。
  16. 单击“下一步”。

指定竖曲线参数

  1. “几何图形详情”页面上的“偏移和加铺转角纵断面”下,单击“车道坡度参数”
  2. “相交道路车道坡度参数”对话框中的“主要道路”“左侧偏移路线定义”下,为“使用现有路线”选择“是”
  3. 对于“纵断面名称”,请单击
  4. “相交偏移路线名称”对话框中,选择“道路 A - -2.000%”。
  5. 单击“确定”。
  6. “交点偏移参数”对话框中,对于“右边缘纵断面定义”,请重复步骤 2 到步骤 5 以指定道路 A 路线右侧的偏移纵断面。将纵断面“道路 A - -2.000% (1)”用作“右边缘纵断面定义”“纵断面名称”
  7. 单击“确定”。

指定道路参数

  1. “道路区域”页面上,指定以下选项:
    • “在相交区域创建道路”已选择
    • “添加到现有道路”已选择道路 - (1)
    • “为边坡选择曲面”原地面
  2. “选择装配集以导入”下,单击“浏览”
  3. “选择装配集文件”对话框中,导航到装配文件夹
  4. 选择 _Autodesk (Metric) Assembly Sets.xml单击“打开”。
  5. 单击“创建相交道路”

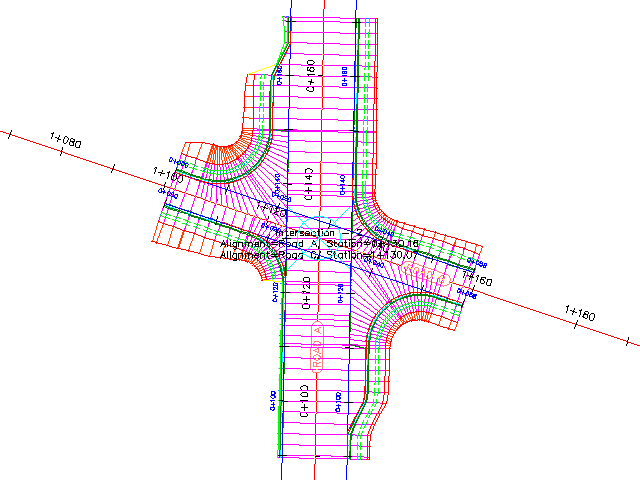

    随即创建相交道路,并于相交区域中创建新的道路区域。

进一步浏览:要延伸两个交点之间的道路,请在两个交点之间添加道路区域。

要继续学习下一个教程,请转到“编辑交点”
