练习 3:在相交区域创建和编辑道路

在本练习中,您将使用现有的平曲线和竖曲线创建道路。您将在相交区域中修改道路,然后尝试使用道路区域重建工具。

在相交区域中创建道路

  1. 打开 Intersection-Edit-Corridor.dwg(位于教程图形文件夹中)。

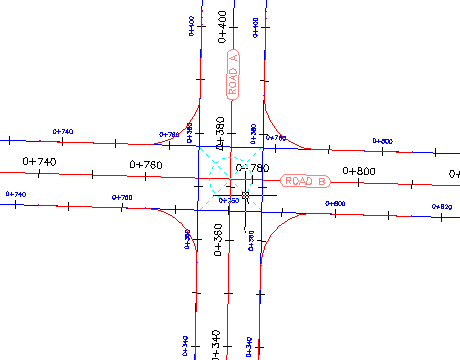

    该图形包含主要道路(道路 A)和次要道路(道路 B)的交点。该图形中当前没有道路或道路装配。

  2. 选择交点标记。
  3. 单击“交点”选项卡 “修改”面板 “重建道路区域” 查找

    “相交道路区域”对话框随即显示。

  4. “为边坡选择曲面”下,选择“原地面”。
  5. “应用装配集”下,单击“浏览”
  6. “选择装配集文件”对话框中,导航到装配文件夹
  7. 选择 _Autodesk (Metric) Assembly Sets.xml单击“打开”。
  8. 单击“重建”

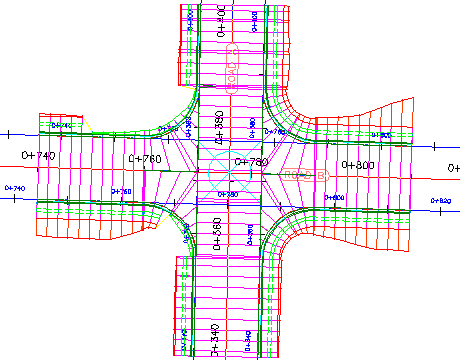

    道路随即显示在相交区域中。

  9. 注: 如果道路未显示在相交区域中,则可能需要重建道路。在“工具空间”的“浏览”选项卡上,展开“道路”集合。右键单击“道路 - (1)”,然后单击“重建”

修改道路特性

  1. “工具空间”中的“浏览”选项卡上,依次展开“道路”“交点”集合。

    如果这些集合中的任一对象已 过期,请在对象上单击鼠标右键,然后选择“重建”

  2. 选择相交区域中的道路。

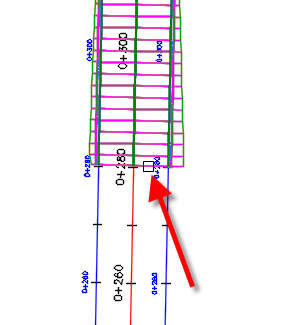

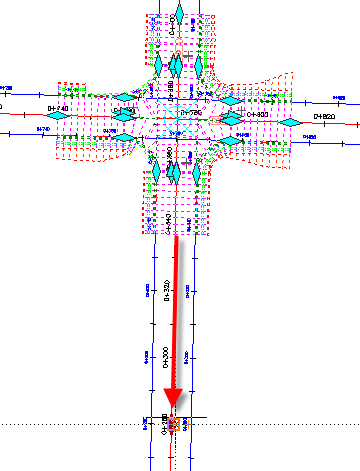

  3. 选择交点底部的 夹点。向下拖动夹点。单击以将夹点放置在向南稍远些的位置。
  4. 单击“道路”选项卡 “修改道路”面板 “道路特性”下拉式菜单 “道路特性” 查找
  5. “道路特性”对话框的“参数”选项卡上,单击 “从图形中选择区域”
  6. 在图形中,单击道路底部。

    指定区域随即亮显在“道路特性”对话框中。

  7. 在亮显行的“步长”列中,单击
  8. “应用装配的步长”对话框中,在“应用装配”下,指定以下参数:
    • “沿切线”10
    • “沿曲线”按增量
    • “曲线增量”5
    • “沿缓和曲线”5
    • “沿纵断面曲线”5
  9. 单击“确定”两次。
  10. 在“道路特性 - 重新生成”任务对话框中,单击“重新生成道路。

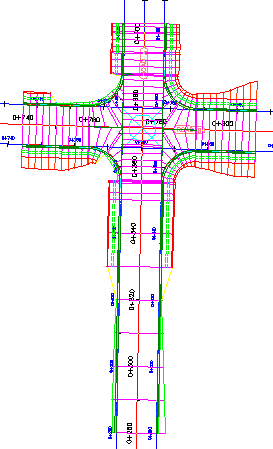

    道路随即重建。道路将进一步向南部延伸。在延伸区域中,装配将比相交区域中分开得更远。

重建道路区域

  1. 选择交点标记。
  2. 单击“交点”选项卡 “修改”面板 “重建道路区域” 查找
  3. “为边坡选择曲面”下,选择“原地面”。
  4. “相交道路区域”对话框中的“应用装配集”下,单击“浏览”
  5. “选择装配集文件”对话框中,导航到装配文件夹
  6. 选择 _Autodesk (Metric) Assembly Sets.xml单击“打开”。

    这是您用于创建道路的装配集。但是,通过“相交道路区域”对话框,您可以指定用于创建道路的其他装配集或个别装配。

  7. 单击“重建”

    道路随即重建。请注意,您对道路 A 基准线进行的修改,包括装配步长和区域起点桩号,恢复为了原始设定。这种情况的发生是因为使用交点创建过程中原始指定的参数来重建道路。对相交区域中道路进行的修改在您从交点对象重建道路时不会保留。

    注:

    相交范围之外的道路区域不受“重建道路区域”命令的影响。
