练习 1:导入场地编码测量数据

在本练习中,您将从现有外业手簿文件导入测量数据,该文件包含有可以由线条代码集解析的线条代码。

您将导入的外业手簿文件包含您在“设置线条代码集”练习中所检查的线条代码中。

设置项目

  1. 打开 Survey-2A.dwg(位于教程图形文件夹中)。

    此图形为空,但它有适于本练习的点和地物样式。

  2. 单击“常用”选项卡 “创建地面数据”面板 “导入测量数据” 查找

创建测量数据库

  1. 在“导入测量数据”向导中,在“指定数据库”页面的“测量数据库”下,选择“测量 1”。

    如果您需要创建测量数据库,可以单击“创建新测量数据库”。

  2. 单击“编辑测量数据库设定”。

    您可以使用“测量数据库设定”对话框来定义测量数据库的参数。请注意,这些设定与您在“调整和验证设定”练习中指定的设定相匹配。

  3. 单击“确定”。
  4. 单击“下一步”。

指定要导入的文件

  1. 在“指定数据源”页面的“数据源类型”下,选择“外业手簿文件”。
  2. 在“源文件”下,单击
  3. “外业手簿文件名”对话框中,导航到教程文件夹
  4. 选择“Survey-1.fbk”。单击“打开”。
  5. 单击“下一步”。

创建测量网络

  1. 在“指定网络”页面上,单击“创建新网络”。
  2. 在“新建网络”对话框中,为“名称”输入“测量网络 1”。
  3. 单击“确定”。
  4. 单击“下一步”。

指定导入选项

  1. 在“导入选项”页面上,指定以下参数:
    • 当前设备数据库样例
    • 当前设备样例
    • 显示交互式图形(选定)
    • 当前地物前缀数据库样例
    • 在导入期间处理线条(选定)
    • 当前线条代码集样例
    • 处理线条序列 按导入顺序
    • 为点标识符指定偏移(选定)
    • 点标识符偏移:10000
    • 插入网络对象(选定)
    • 插入地物对象(选定)
    • 插入测量点(选定)

    接受其余默认值。

  2. 单击“完成”。

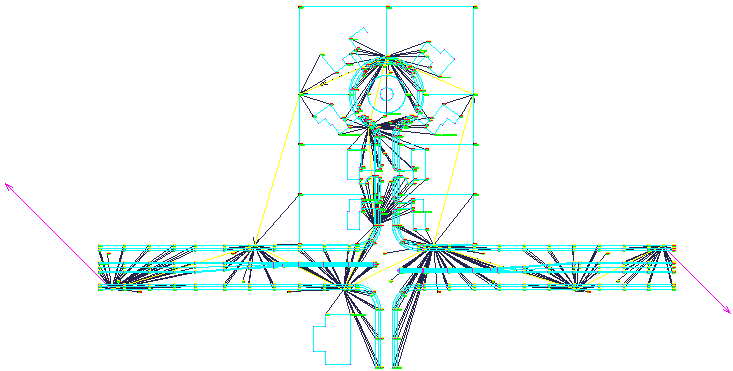

    导入测量数据,图形如下:

  3. 单击 “另存为”
  4. 导航到 My Civil 3D Tutorial Data 文件夹。对于“文件名”,请输入 Survey-2B.dwg。单击“保存”。

要继续此教程,请转至练习 2:更新导入的测量数据
