练习 4：向曲面添加外边界

在本练习中，您将从多段线创建曲面外边界。

本练习上接练习 3：向曲面添加特征线。

从多段线创建外边界

注：

此练习使用“Surface-1B.dwg”，其中包含您在上个练习中所做的修改。

1. 单击“常用”选项卡 “图层”面板 “图层”下拉式菜单。 在 _EG-BNDY 图层旁边，单击 。 在图形中单击以退出“图层控制”列表。

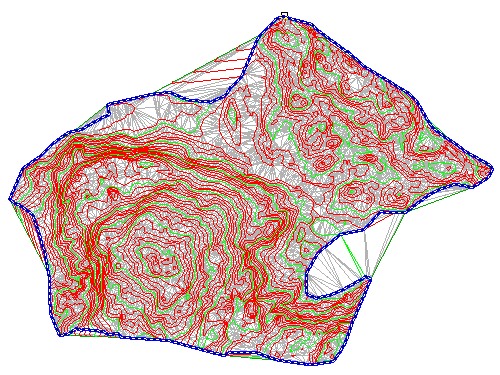

   将显示表示场地范围的蓝色多段线。 此多段线与原始曲面等高线一起导入。

2. 在“工具空间”的“浏览”选项卡上，展开 “曲面” EG “定义”集合。 在“边界”上单击鼠标右键。 单击“添加”。
3. 在“添加边界”对话框中，指定以下参数：
   • 名称：EG - 外部
   • 类型： 外部
   • 虚特征线：已清除
   • 中点垂距：1.000
4. 单击“确定”。
5. 选择蓝色多段线。

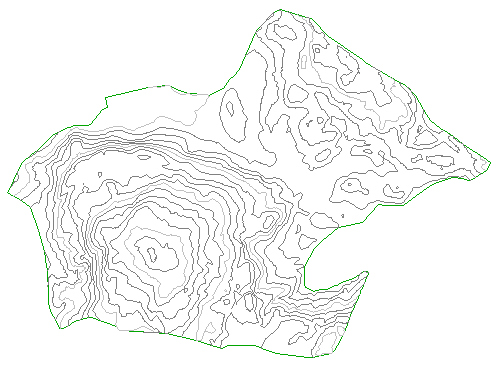

   将边界添加到曲面定义中，并将在图形中显示的曲面剪裁到由新外边界定义的区域。

隐藏多段线并更改曲面样式

1. 单击“常用”选项卡 “图层”面板 “图层”下拉式菜单。 在 _EG-BNDY 图层旁边，单击 。
2. 选择曲面。 单击鼠标右键。 单击“曲面特性”。
3. 在“曲面特性”对话框中的“信息”选项卡上，为“曲面样式”选择“等高线 5' 和 25' (背景)”。 单击“确定”。

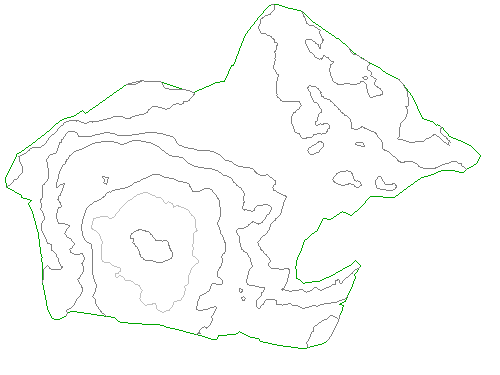

   在选定的曲面样式中，等高线以暗颜色和宽间隔显示。 在您关注场地设计的其他方面的同时，这种显示使主要曲面要素保持可见。



要继续至下一教程，请转到“使用大曲面”。
