练习 1:更改地块样式显示顺序

在此练习中,您将控制重叠地块线的显示。

AutoCAD Civil 3D 中的Autodesk Civil 3D可控制在不同类型的地块线重叠的位置,哪些地块线可见。

更改地块样式显示顺序

  1. 打开 Parcel-3A.dwg(位于教程图形文件夹中)。
  2. “工具空间”“浏览”选项卡上,依次展开“场地”“场地 1”集合。 在“地块”集合上单击鼠标右键。 单击“特性”。

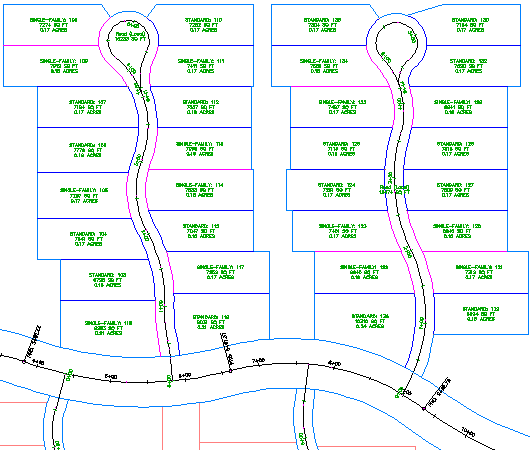

    “地块样式显示顺序”区域中,请注意,“单一系列”地块具有最高的显示顺序,因此其洋红色的直线位于蓝色的“标准”直线之上。

  3. “地块样式显示顺序”列表中,选择“标准”,然后单击 以将其移动到堆栈的顶部。
  4. 单击“应用”。

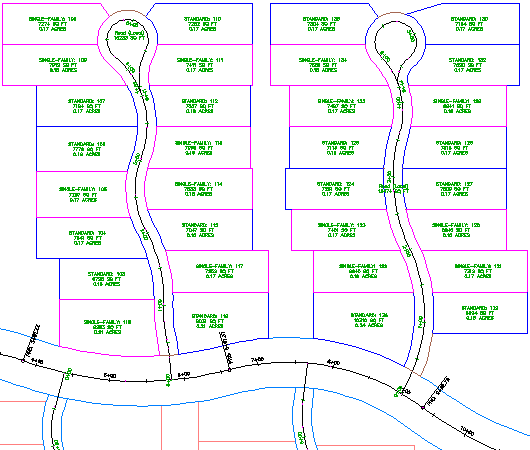

    重新生成模型之后,请注意,蓝色的“标准”地块线已覆盖“单一系列”地块中的粉红色地块。

  5. 重复步骤 3 和步骤 4,但为“特性”样式指定最高显示顺序。

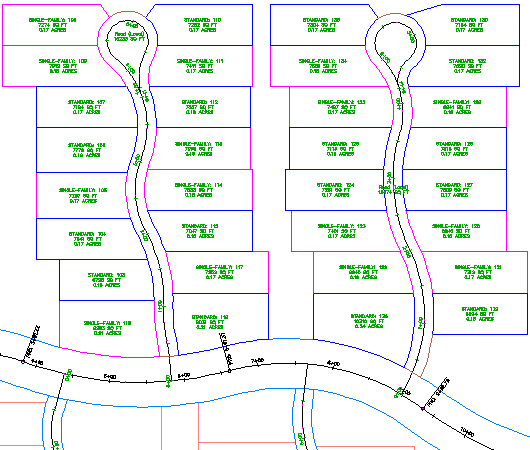

    此设定将在场地范围的周围显示浅蓝色直线。

    进一步研究:再次更改显示顺序,将道路(本地)地块移到显示顺序的顶部,然后将这些地块移到“标准”和“单一系列”之间的某个位置。 这些设定将更改弯曲道路边缘的显示。

  6. 单击“确定”。

要继续此教程,请转至练习 2:导出地块数据
