练习 5:从地物创建曲面特征线

在本练习中,您将使用地物将特征线添加到曲面。

特征线将定义铺装层边缘 (EP) 要素,例如护墙、路缘、山顶和河流。特征线将强制曲面三角剖分沿着特征线并阻止三角剖分与特征线相交。

本练习上接练习 4:使用地图检查数据

从地物创建曲面要素线的步骤

  1. 打开 Survey-5C.dwg(位于教程图形文件夹中)。

    此图形包含将添加地物数据的空曲面“地物曲面 1”。

    注:

    有关创建曲面的详细信息,请参见“创建曲面并向曲面添加数据”教程。

  2. “工具空间”中的“测量”选项卡上,打开测量数据库“测量 1”并单击“地物”集合。
  3. 在列表视图中,单击地物 EP1
  4. 按 Shift 键,单击地物“EP7”。
  5. 保持 Shift 键处于按下状态的同时,在地物 EP7 上单击鼠标右键并单击“编辑地物”

    将显示“地物编辑器”,且仅具有您所选择的 EP 地物。

  6. 要将所有 EP 地物的“特征线”特性更改为“”,请在列标题“特征线”上单击鼠标右键,然后单击“编辑”。
  7. 输入 Y,然后按 Enter 键。

    所有地物的“特征线”特性将更改为“”。

    注:

    地物将以粗体文字显示,表明存在未保存的更改。

  8. 单击 以保存对测量数据库的更改。
  9. 单击 以关闭“地物编辑器”视景。
  10. 选择“工具空间”,并在“测量”选项卡上的“地物”集合上单击鼠标右键,然后单击“创建特征线”。
  11. 在“创建特征线”对话框中,单击“选择曲面”下拉列表,然后单击“地物曲面 1”。所有地物都将列在对话框中,并且 EP 地物将作为特征线列出。
  12. 单击“确定”。
  13. 在“添加特征线”对话框中,请输入以下内容:
    • 描述EP
    • 类型 标准
    • 中点垂距0.1
  14. 单击“确定”。

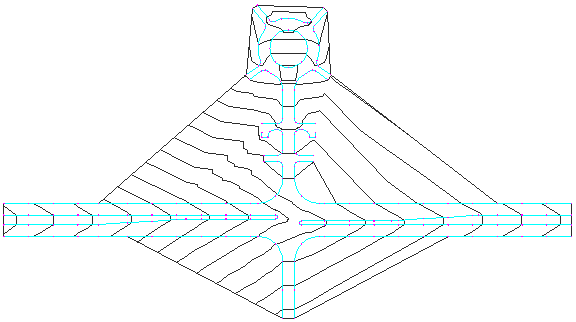

曲面边界和等高线将显示在图形中。
