练习 1:查看测量数据

在本练习中,您将使用“工具空间”“测量”选项卡和全景视景来查看您从外业手簿文件导入的某些数据。

您还可以浏览到 Autodesk Civil 3D“浏览”选项卡和图形中新创建的网络和地物对象。

查看测量数据

    注:

    此练习使用的是 Survey-3.dwg,在上一个练习中您将其保存在 My Civil 3D Tutorial Data 文件夹中。如果您在上一个练习中未进行保存,您可以使用教程图形文件夹中的 Survey-3.dwg 副本,但是当更新测量数据时,您将得到重复的对象。

  1. “工具空间”“测量”选项卡上,展开“测量数据库”“测量 1”“网络”“测量网络 1”以显示测量数据的集合(包括控制点、方向和设置)。
    注:

    如果无法展开集合,请在数据库名称上单击鼠标右键,然后单击“打开进行编辑”

  2. 要查看控制点,请单击“控制点”集合。

    控制点将显示在“工具空间”列表视图中。

    注:

    默认情况下,如果“工具空间”处于停靠状态,则列表视图位于“工具空间”的下部。

  3. 要查看设置,请选择“设置”集合。

    设置将显示在“工具空间”列表视图中。

  4. 要查看某设置的观测值,请在该设置上单击鼠标右键,然后单击“编辑观测值”

    将显示“观测编辑器”视景,其中包含选定设置的所有观测值。

    注:

    设置的观测值将在图形中亮显。

  5. 单击 以关闭“观测编辑器”
  6. 要查看地物,请选择“地物”集合。

    地物将显示在“工具空间”列表视图中。

  7. “工具空间”中,单击“浏览”选项卡并展开“测量”集合以显示测量网络和地物的集合。

    这些集合是与显示在“测量”选项卡上的测量数据库数据相对的测量网络和地物图形对象的集合。

浏览测量数据

  1. 若要查看图形中的地物,请在“浏览”选项卡上,展开“地物”集合,并在地物名称(例如 BLDG1)上单击鼠标右键,然后单击“缩放到”

    图形将缩放到选定的地物。

  2. 在图形中,选择您缩放到的地物。单击鼠标右键。单击“浏览测量数据”

    “工具空间”将切换到已选定地物的“测量”选项卡。地物的测量数据将显示在地物编辑器中。

    注:

    如果您使用的是教程图形文件夹中的 Survey-3.dwg,系统会告知您与之相关联的测量数据库不可用。单击“确定”

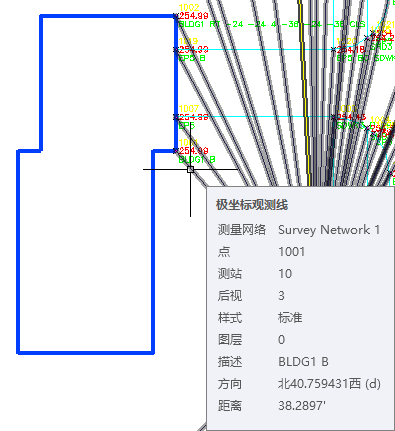

  3. 在图形窗口中,将光标移动到从“BLDG1”延伸的其中一个测量网络组件上。请注意,网络对象的特性显示在工具提示中。
  4. 在网络对象上单击鼠标右键。单击“浏览测量网络”

    “工具空间”中的“测量”选项卡上,选择测量网络。测量网络的测量数据将显示在列表视图中。

  5. 按住 Ctrl 键并单击显示在上一图像中的其中一个测量网络组件。单击鼠标右键。单击“浏览测量数据”

    相关设置已在“观测编辑器”视景中亮显。

  6. 单击 以关闭“观测编辑器”视景。

要继续此教程,请转至练习 2:编辑地物
