练习 3:创建放坡

在本练习中,您将创建一组放坡(称为放坡组),用于在路堤侧面形成一个超高缓和段。

本练习上接练习 2:指定要素线高程

创建放坡组并指定放坡创建设定

    注:

    本练习使用 Grading-2.dwg(其中包含您在上一个练习中进行的修改),或者您也可以从教程图形文件夹中打开 Grading-3.dwg

  1. 单击“常用”选项卡 “创建设计”面板 “放坡”下拉式菜单 “放坡创建工具” 查找
  2. 在“放坡创建工具”工具栏中,单击 “设定放坡组”
  3. “创建放坡组”对话框中,指定以下参数:
    • 名称沟渠排水
    • 自动创建曲面已选定
    • 体积基准曲面已选定
  4. 单击“确定”。
  5. 在“创建曲面”对话框中,单击“确定”。
  6. 在“放坡创建工具”工具栏中,单击 “选择标准集”
  7. 从列表中选择“沟渠规则集”。单击“确定”。
  8. 在“选择放坡标准”列表中,确保已选择“距离(-6%)”。
  9. 单击 展开“放坡创建工具”工具栏。
  10. 在“样式”列表中,选择“ 沟渠 ”。

创建放坡

  1. 单击 “创建放坡”。单击要素线 AB。
  2. 您需要响应命令行上显示的提示,请在要素线上方单击鼠标来指明要应用此放坡的位置。
  3. 按 Enter 键(或输入 Yes)将此放坡应用到要素线的整个长度。
  4. 按 Enter 键接受默认距离(10 英尺)。

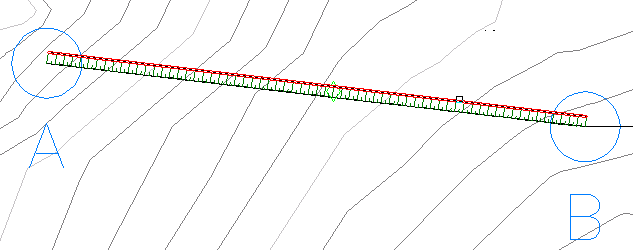

    将创建放坡。“沟渠排水”将添加到“工具空间”的“浏览”选项卡上的“场地 1”中的放坡组集合中。此放坡会创建由此基准线开始向下以 6% 的坡率延伸 10 英尺距离的沟渠的一面。

  5. 按 Esc 键结束命令。

    在接下来的几步中,您将学习创建从第一个放坡的目标线开始到现有曲面的另一个放坡。

  6. 设定显示大小,以便在图形窗口中可以显示整条要素线 AB。
  7. 单击“选择放坡标准”列表,然后单击“曲面(4-1 坡度)”。
  8. 单击 “创建放坡”,然后单击所创建的第一个放坡中的红色目标线。
  9. 输入 Yes 将此放坡应用到直线的整个长度。
  10. 按 Enter 键接受挖方坡度 (4:1)。
  11. 按 Enter 键接受填方坡度 (4:1)。
  12. 按 Esc 键结束命令。

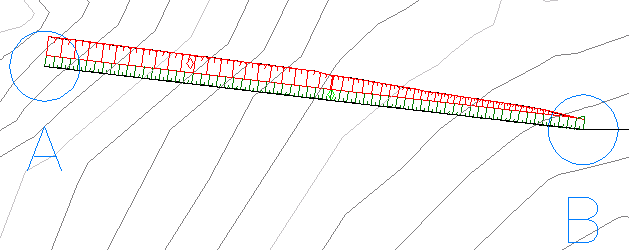

    将创建放坡。此放坡创建了一个由沟渠底部开始向上以 4:1 的坡度延伸到曲面的坡度。您的结果可能会与图示有所不同。

    注:

    事件查看器”可能会通知您已忽略重复的点。将从两个放坡创建曲面,这两个放坡共用同一个要素,因此也共用点数据。第一个放坡的边坡线是第二个放坡的基准线。创建曲面时,将为每个放坡从点中提取数据。由于点数据是重复的,因此将忽略每个点的两个实例中其中一个的数据。

    要继续学习下一个教程,请转到编辑放坡
