练习 3:修改数据标注栏样式

在本练习中,您将学习如何更改数据标注栏中显示的数据。

本练习上接练习 2:在数据标注栏中移动标签

修改数据标注栏样式

  1. 打开 Profile-6C.dwg(位于教程图形文件夹中)。

    请注意,在底部的“垂直简图”标注栏中,上坡切线中的标签被切线遮住。

  2. 选择纵断面栅格。单击鼠标右键。单击“纵断面图特性”。
  3. “纵断面图特性”对话框中的“标注栏”选项卡上,在“位置”字段中,选择“纵断面图底部”
  4. “竖曲线”行中,单击“几何图形”旁边的
  5. 在“拾取标注栏样式”对话框中,单击 “编辑当前选择”。
  6. 在“垂直简图标注栏样式”对话框的“标注栏详细信息”选项卡中,“标签和记号”区域中的“位于”字段指示了受编辑工具控制的标注栏标签的类型。请确保选择了“上坡切线”。
  7. 在“标签和记号”区域中,单击“设计标签”。

    标签样式生成器”对话框中包含用于创建和编辑标签组件的控件。请注意适用于标注栏标签格式的多个控件。

  8. 在“文本”集合中,将“附着”的值更改为“中下”。
  9. 单击“确定”三次。
  10. 在“纵断面图特性”对话框中,单击“应用”。

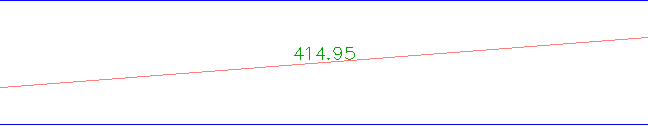

    请注意,在图形中,数据标注栏的上坡切线标签的位置已更改。

    进一步研究:更改下坡切线以及凹曲线和凸曲线的标签位置。
