练习 1：平滑要素线圆弧

在本练习中，您将学习调整斜坡周围圆弧的拟合，这将使斜坡的表示更准确。

修改要素线圆弧拟合

注：

本练习使用 Grading-6.dwg（其中包含您在上一个练习中进行的修改），或者您也可以从教程图形文件夹中打开 Grading-7.dwg。

1. 单击右侧视口使其处于活动状态。
2. 单击“视图”选项卡 “视觉样式”面板 “视觉样式”下拉菜单 “三维线框”。

   放坡三角剖分即以“三维线框”视觉样式显示。它有助于在您使用要素线转折曲面时观测三角形。

3. 单击“常用”选项卡 “创建设计”面板 “放坡”下拉菜单 “放坡创建工具” 查找。
4. 在“放坡创建工具”工具栏上，单击 “放坡组特性”。
   注： 如果显示了“选择放坡组”对话框，请选择“放坡 - 建筑地坪”场地和“带要素线的斜率放坡”组，然后单击“确定”。然后，再次单击“放坡组特性”图标。
5. 在“放坡组特性”对话框的“信息”选项卡上，选中“自动创建曲面”复选框。
6. 在“创建曲面”对话框中，单击“确定”。

   若要调整圆弧拟合，必须从放坡组创建曲面。此曲面是临时的，您将在调整圆弧拟合后将其删除。

7. 在“放坡组特性”对话框的“信息”选项卡上，将“拟合间距”设定更改为 1.000’。单击“应用”。
8. 清除“自动创建曲面”复选框。如果系统询问是否要删除“坡度 - 投影放坡”曲面，请单击“是”。单击“确定”。

   既然已更新了圆弧拟合，您必须更新放坡填充区域以应用新设定。更新填充区域最简单的方法是使用 AutoCAD“移动”命令。

9. 在命令行中，输入 MOVE。
10. 单击原始内部要素线（蓝色建筑地坪）。按 Enter 键。
11. 再次按 Enter 键以选择默认“位移”选项。
12. 再次按 Enter 键以接受默认位移 <0.0000, 0.0000, 0.0000>。

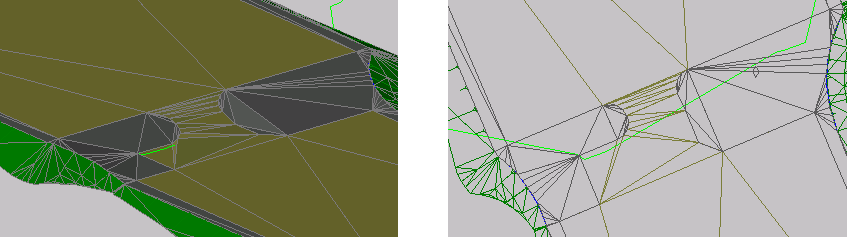

    在左侧视口中，请注意沿斜坡的圆弧三角剖分已改进。



要继续学习本教程，请转到练习 2：使用要素线调整放坡三角剖分。
