练习 3:使用“测量命令窗口”创建测量数据

在此练习中,您将使用“测量命令窗口”创建测量数据。

“测量命令窗口”用于输入测量命令,可以使用命令行直接输入,也可以使用菜单交互地输入。

本练习上接练习 2:使用导线测量编辑器创建测量数据

创建新测量数据库

  1. 打开 Survey-4C.dwg(位于教程图形文件夹中)。
  2. 在“工具空间”的“测量”选项卡上的“测量数据库”上单击鼠标右键。单击“新建本地测量数据库”。
  3. 在“新建本地测量数据库”对话框中,输入名称“测量 4”。单击“确定”。
  4. “工具空间”中的“测量”选项卡上,在数据库“测量 4”上单击鼠标右键。单击“编辑测量数据库设定”。
  5. 在“测量数据库设定”对话框的“测量命令窗口”下,指定以下参数:
    • Ditto 功能
    • 自动点编号
    • 开始点编号自1
    • 点路线回显
    • 地物路线回显
    • 点坐标回显
    • 地物坐标回显
    • 命令回显
    • 使用批处理文件
    • 使用输出文件
  6. 单击“确定”。

创建测量网络

  1. 在“工具空间”的“测量”选项卡上,展开“测量 4”数据库。在“网络”集合上单击鼠标右键。然后单击“新建”。
  2. 在“网络”对话框中,为“名称”输入“测量网络 4”。
  3. 单击“确定”。

将测量数据输入测量命令窗口中

  1. 选择“工具空间”,并在“测量”选项卡的“测量网络 4”上单击鼠标右键。单击“测量命令窗口”。
  2. 在“测量命令窗口”中,将以下命令输入到“命令”行中。

    这些命令为测量语言命令,将创建四个设置。

    NE 1 1000.00 1000.00 “STA 1”
    AZ 1 4 45.0000
    STN 1
    BS 4
    AD 2 90.0000 100.00 “STA 2”
    STN 2
    BS 1
    AD 3 90.0000 100.00 “STA 3”
    STN 3
    BS 2
    AD 4 90.0000 100.00 “STA 4”
    STN 4
    BS 3
    AD 1 90.0000 100.00

  3. 当您输入命令时,“测量命令窗口”的顶部将显示结果输出,而底部将回显输入。

  4. 关闭“测量命令窗口”。
  5. 在“测量”选项卡上的“测量网络 4”上单击鼠标右键,然后单击“插入到图形”。

    新测量数据将显示在图形中。

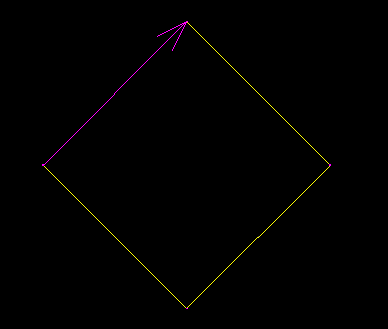

    单击可以查看网络的外观。

要继续此教程,请转至练习 4:在天文方向计算器中计算方位角
