使用夹点在纵断面图中手动编辑管道铺设。
在下面的描述中，请记住，使用夹点调整管道铺设不会禁止您编辑超出允许偏转角的管道角度。可以通过运行“运行设计检查”命令检测超出允许偏转范围的管道。
以下各部分中描述的夹点在每个插图中以红色亮显。

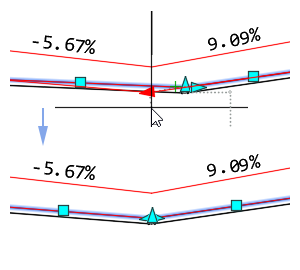

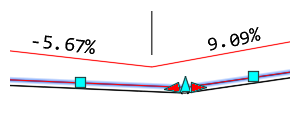

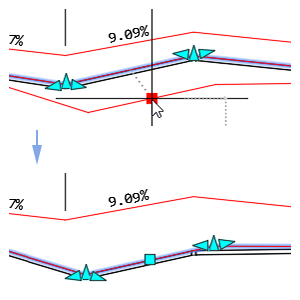

交点：拉长
这些夹点使您能够缩短或拉长一段管道铺设。
不管被拉长或缩短的管道铺设连接到另一个压力管道、管件还是设备附件，它的方向将保持相同。
交点：偏转
这些夹点使您可以更改管道铺设中交点处的角度。将从管道铺设段的中心线测量角度。选择该夹点时，可以移动管道铺设或输入要应用的偏转角度。在沿管道铺设方向移动时，它将像使用“拉长”夹点一样延伸。

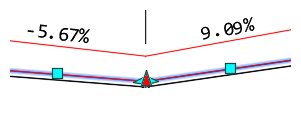

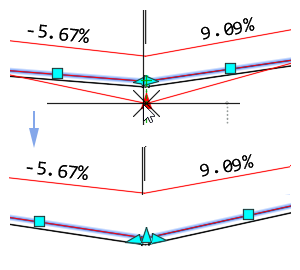

下图显示了一个选定偏转角夹点和表明管道可移动的偏转角的视觉提示。
管道铺设中的连接管道也将移动并调整其交点，以适应新的位置。

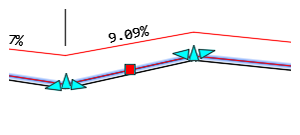

中点：移动
这些夹点使您可以将管道铺设段移动到新位置。管道铺设的方向和长度将保持不变。
管道铺设中的连接管道也将移动并调整其交点，以适应新的管道铺设位置。

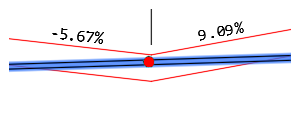

管道中点：曲线
这些夹点使您可以将压力管网中的选定直管转换为弯管。

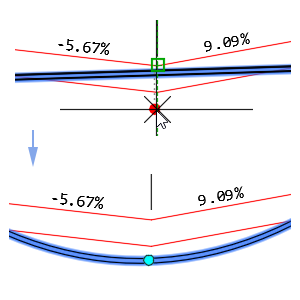

下图显示了选定的半径夹点以及在调整半径时弯管几何图形的视觉线索。
管道铺设中的连接管道也将移动并调整其交点，以适应新的弯曲管道几何图形。

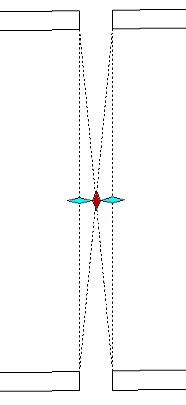

设备附件: 高程
此夹点可以上下移动设备附件（更改其高程）。连接的管道将随设备附件移动。
设备附件：滑动
这些夹点允许您沿压力管道移动设备附件。选定设备附件无法移动到超过其他压力管网零件。
