压力管网的新功能

了解压力管网的增强功能。

2024.1 版新特性

• 改进了管道铺设编辑功能，以便管道铺设不太可能从其基本管道铺设路线中拆离。
• 添加了警告消息，在编辑管道铺设后，如果管道铺设状态不正确即会显示相应的警告消息。
• 添加了使用 AutoCAD MOVE 和 ROTATE 命令移动和旋转压力管道铺设，而无需从其基本管道铺设路线拆离的功能。
• 现在，在将新零件添加到管道铺设时，将自动使用相邻管道的参考路线。
• 添加了在配件和设备附件的纵断面图标注栏标签中显示连接的压力管道信息的功能。

  下图显示了在为配件和设备附件构建压力管网标注栏样式期间，在“标签样式生成器”对话框中选择“每一项的文本”选项时显示的对话框。


• 添加了在纵断面图标注栏中错开压力管网标签的功能。

  在“纵断面图特性”对话框的标注栏选项卡上，添加了压力管网标注栏，并使用“错开标签”列中的选项控制标签的错开方式。



• 添加了将连接的压力管道的特性集信息添加到配件或设备附件标签的功能。
• 现在，当管道铺设纵断面更新时，设备附件会自动与连接的管道的高程对齐。
• 添加了在通过滑动 T 形三通或 Y 形三通或使用支线管道铺设的第二个控制夹点来拖动它，从而更改连接角度时，在 T 形三通或 Y 形三通之间自动切换的功能。
  注： 当前明细表必须包含适用的零件才能启用自动交换。

2024 版新特性

• 添加了与样式相关的以下增强功能：

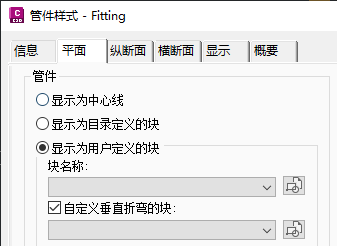

  • 添加了指定用户定义的块以在平面图中显示垂直弯头的功能。有关详细信息，请参见“平面”选项卡（“管件样式”对话框）。

  • 添加了在平面图中显示压力管网管件和设备附件的填充图案的功能。有关详细信息，请参见“显示”选项卡（“管件样式”对话框）和“显示”选项卡（“设备附件样式”对话框）。
  • 添加了对用于管件和设备附件的平面图中用户定义的块的更多缩放选项的支持，以与纵断面图中可用的选项匹配。有关详细信息，请参见“平面”选项卡（“管件样式”对话框）和“平面”选项卡（“设备附件样式”对话框）。

• 添加了以下布局行为：
  • 现在，添加分支管件时，系统会自动考虑角度。当您布置管道铺设并以一定的角度将其附着到另一个管道铺设时（如下图所示），如果零件列表中有 Y 型三通，将添加 Y 型三通管件，而不是 T 型三通。

  • 添加了自动旋转分支管件以与分支管道铺设对齐的功能。下图显示了在纵断面图中附着到分支管件的管道。当纵断面图中的管道角度发生变化时，管件角度会进行调整。在平面图和纵断面图中均可看到调整。
  • 增加了将一个管道铺设连接到另一个管道铺设上现有 T 型三通、Y 型三通或四通的功能。
  • 创建新压力管网或新管道铺设时，添加了“<此管道铺设>”作为“参考路线”列表中的一个选项。


    有关详细信息，请参见“创建压力管网”对话框。

• 添加了以下编辑行为：

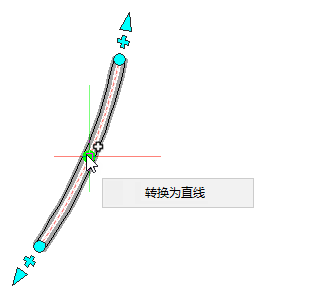

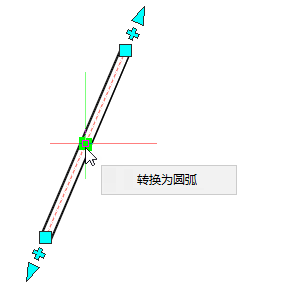

  • 添加了将管道铺设线段转换为圆弧或将圆弧段转换为直线的功能。
  • 在纵断面图的压力管网中的变径管上添加了“翻转”夹点。

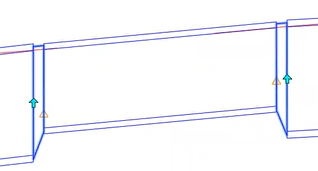

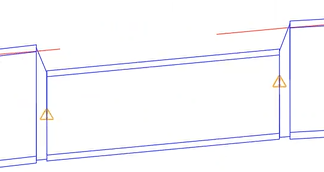

    在纵断面图中翻转变径管之前	在纵断面图中翻转变径管之后

  • 添加了使用“合并压力管网”命令合并两个压力管网的功能。有关详细信息，请参见合并压力管网。
• 为压力管网数据快捷方式添加了以下增强功能：
  • 增强了现有 PipeNetworkSyncMode 系统变量，使其现在控制何时同步压力管网零件以及重力管网零件。有关详细信息，请参见 PipeNetworkSyncMode 系统变量。
