教程 B2：对结果进行后处理

1. 结果自动加载到 Autodesk Inventor Nastran 中。

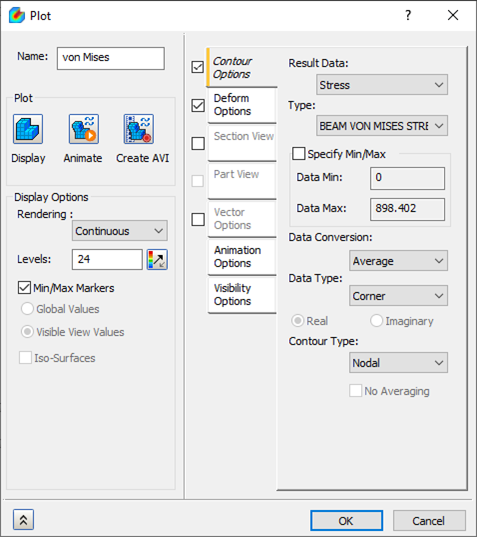

2. 在“结果”下的“Von Mises”上单击鼠标右键，然后选择“编辑”。

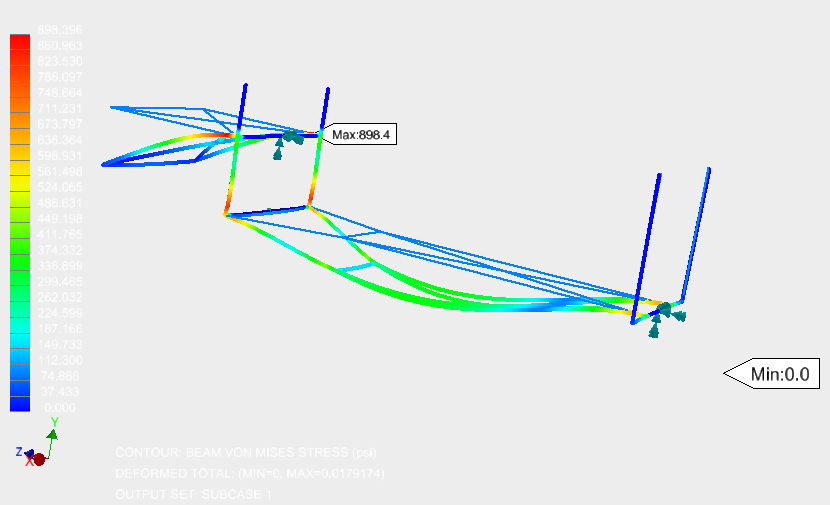

3. 在“轮廓选项”选项卡中的“结果数据”下，选择“应力”；在“类型”下，选择“BEAM VON MISES STRESS”。



4. 确保“变形选项”和“轮廓选项” 选项卡处于选中状态。
5. 单击“显示”按钮以绘制轮廓。



6. 在“结果”上单击鼠标右键，然后单击“新建”。

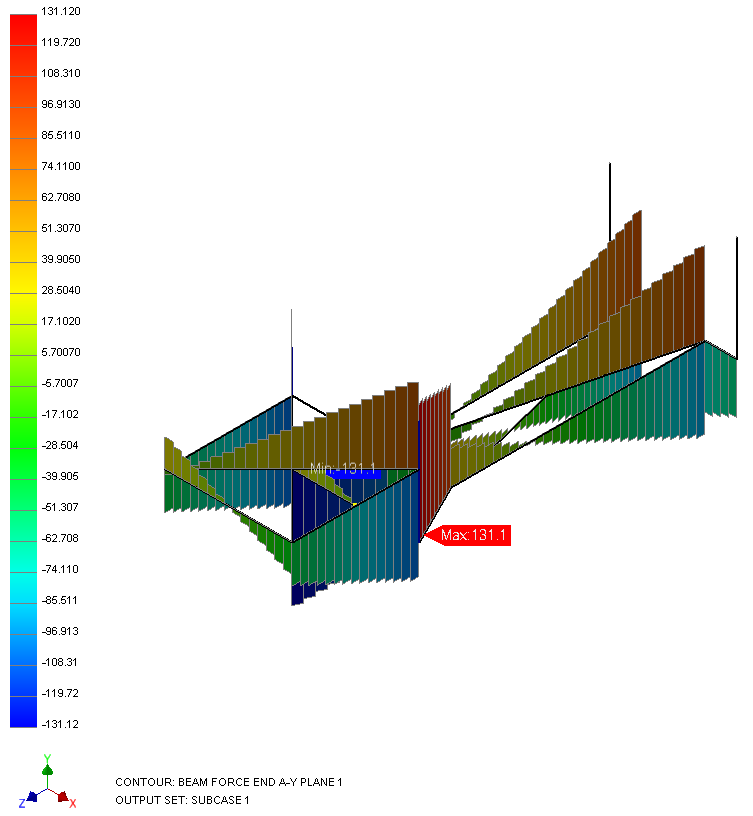

7. 在“轮廓选项”选项卡中的“结果数据”下，选择“梁图”；在“类型”下，选择“BEAM FORCE END A-Y PLANE 1”。
8. 在“名称”字段（左上）中，输入“梁力结束”。
9. 在对话框左侧，确保“梁图”处于选中状态，并将“选择图方向”设置为“Y 方向”。
10. 取消选中“变形选项”选项卡，然后单击“显示”按钮。

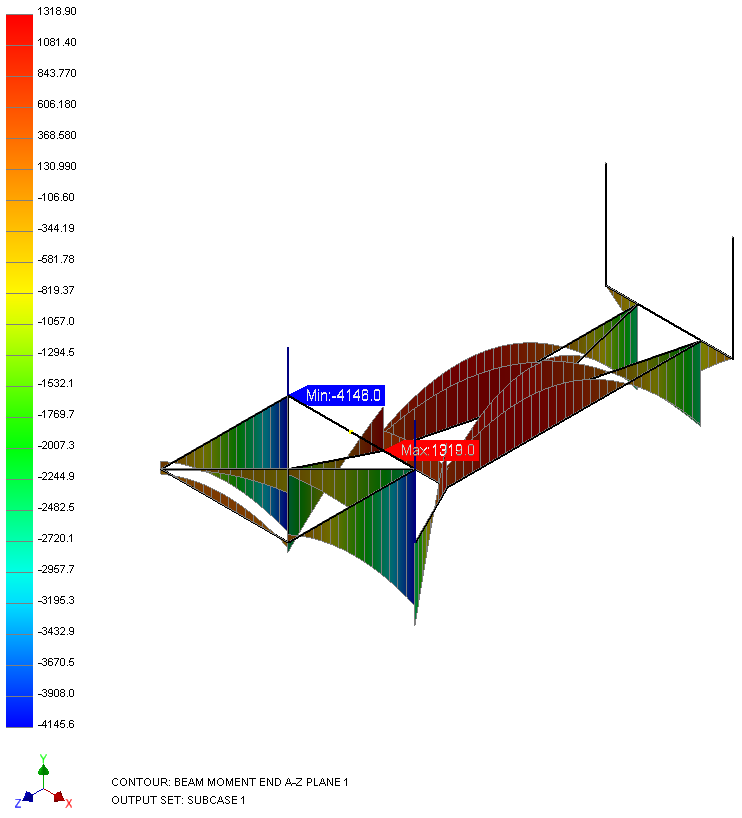

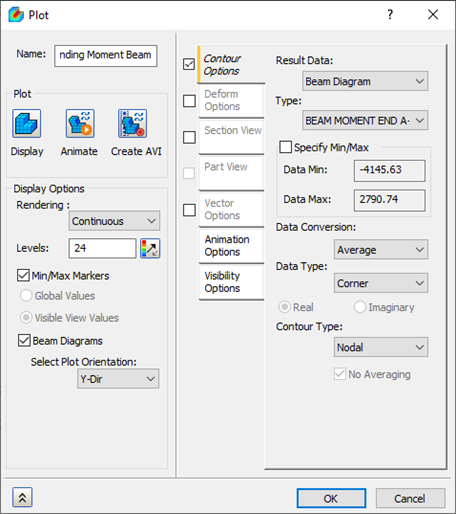

11. 在“轮廓选项”选项卡中的“结果数据”下，选择“梁图”；在“类型”下，选择“BEAM MOMENT END A-Z PLANE 1”。
12. 在“名称”字段（左上）中，输入“弯矩梁”。
13. 确保选中“梁图”，并将“选择图方向”设置为“Y 方向”。
14. 单击“显示”。





使用杆单元和梁单元的拖车框架的线性静力分析至此结束。

所涵盖的主要主题如下所示：

• 运行杆/梁结构的分析。
• 使用横截面创建线单元物理属性。
• 使用重力载荷。
• 绘制梁图。
