教程 A1：定义特性和网格

定义材料特性

通过从材料库加载钢材创建新的材料。

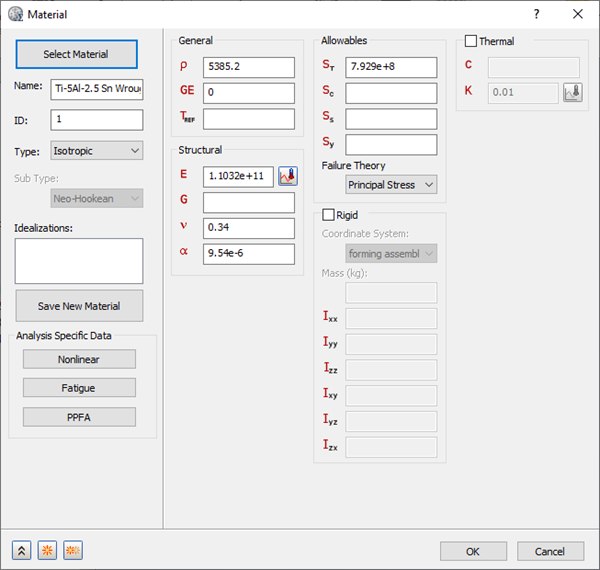

1. 在“模型”树中，在“材料”上单击鼠标右键，然后选择“新建”。
2. 在对话框中，单击“选择材料”。“材料数据库”对话框即会使用可用库填充。单击“加载数据库”。
3. 浏览到C:\Program Files\Autodesk\Inventor Nastran 2024\In-CAD\Materials，然后打开“ADSK_materials.nasmat”文件。
4. 材料树将使用可用的材料填充。在“钛合金”类别下，选择“Ti-5Al-2.5 Sn Wrough Cast”。忽略任何有关失效理论的警告。



5. 单击 “新建”按钮。“钛合金”即会添加到“模型”树的“材料”中。
6. 单击“选择材料”、重新打开材料库文件、单击“合金板材”类别，然后选择“Cb+Ti 板材”。

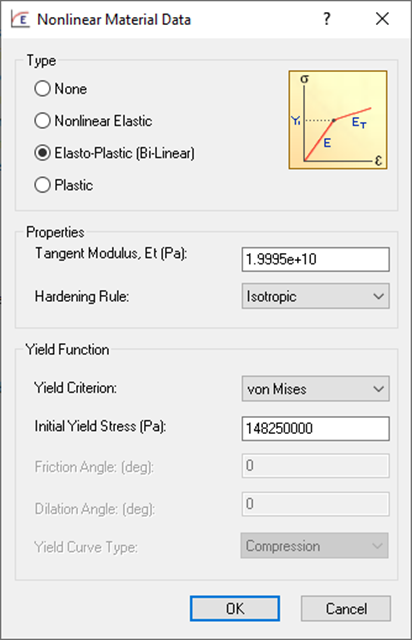

7. 单击“非线性”按钮。
8. 选中“弹塑性(双线性)”单选按钮。



9. 接受所有默认值，然后单击“确定”按钮以创建材料。

定义单元特性

1. 在“模型”树中的“理想化”下，检查标准类别下是否有任何现有定义，例如“实体”和“壳”。下面所示的“实体 1”是现有定义的一个示例：


   如果有任何现有定义，请在“理想化” > “全部删除”上单击鼠标右键。执行此操作会确保不需要的材料不会出现在零件网格中并参与分析。

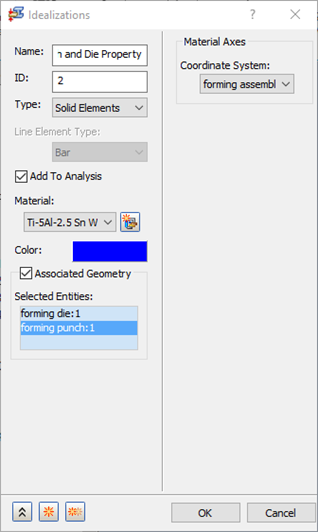

2. 在“模型”树中，在“理想化”上单击鼠标右键，然后选择“新建”。
3. 将“名称”更改为“冲压和模具特性”。
4. 从“类型”下拉菜单中选择“实体单元”。
5. 选中“关联的几何图形”，然后在图形窗口中选择两个弯曲零件：“成型模具”和“成型冲床”。
6. 确保从“材料”下拉菜单中选择“Ti-5Al-2.5 Sn 锻铸件”。



7. 单击 “新建”按钮。

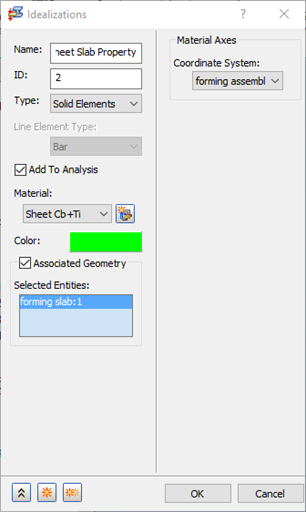

8. 将第二个特性命名为“板坯特性”。
9. 从“类型”下拉菜单中选择“实体单元”。
10. 选中“关联的几何图形”，然后在图形窗口中选择“成型板坯”。
11. 确保从“材料”下拉菜单中选择“Cb+Ti 板材”。



12. 单击“确定”以创建物理特性。

定义网格

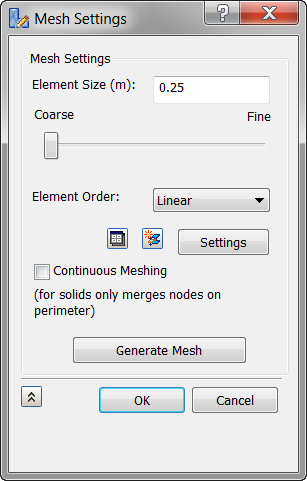

1. 在“网格模型”上单击鼠标右键，然后选择“编辑”。
2. 为“单元大小”输入“0.25”（米）。
3. 将“单元顺序”更改为“线性”。
4. 取消选中“连续网格生成”，因为网格是实体网格。





5. 单击“确定”，以对几何图形划分网格。

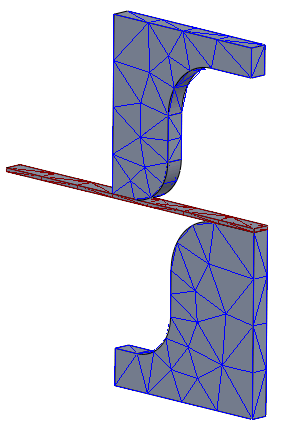

6. 请注意，网格较粗糙。要在冲床和带板材的模具之间有正确的接触单元，需要在边上创建网格控制。
7. 在“网格模型”上单击鼠标右键，然后选择“添加网格控制”。

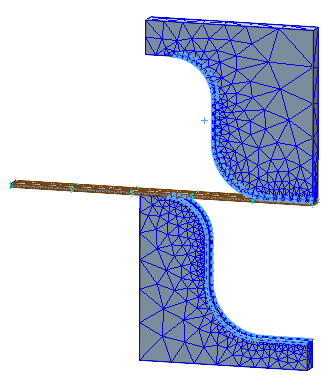

8. 在“网格控制”对话框中，在“选择的边”选择框中单击，以从顶点数据移动焦点，并选择冲床和模具两侧的曲边，如下图所示。



9. 在“边数据”下，为“单元数”输入“20”。
10. 单击 “新建”按钮。

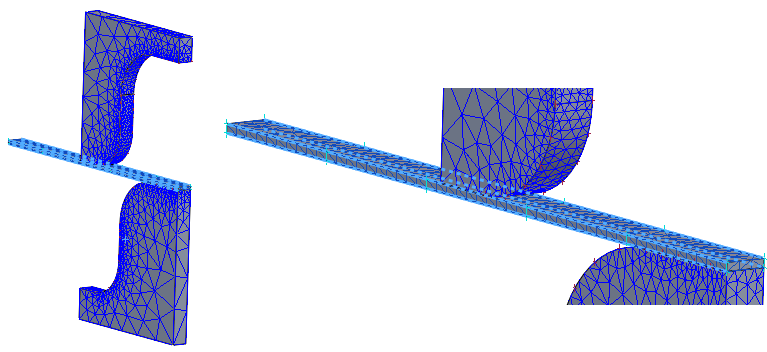

11. 选择板坯四周的边，如下图所示。



12. 为“单元数”输入“50”。
13. 单击“确定”。

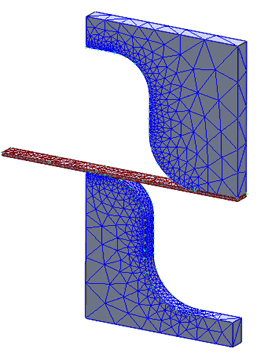

14. 在“网格模型”上单击鼠标右键，然后选择“生成网格”。
