通过从材料库加载铝合金创建新材料。

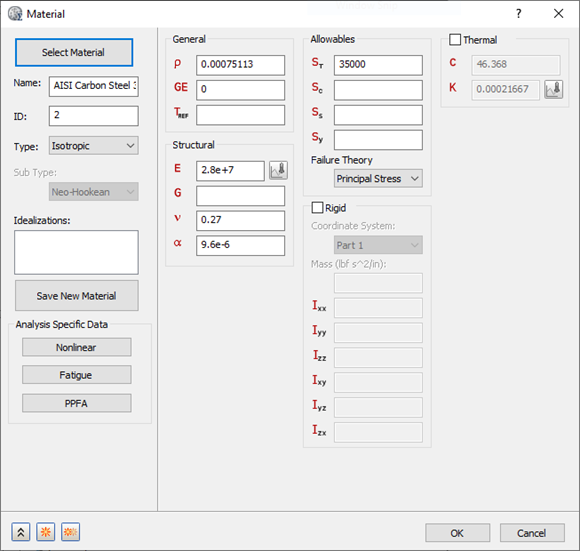

- 在“模型”树中，在“材料”上单击鼠标右键，然后选择“新建”。
- 在对话框中，单击“选择材料”。
- “材料数据库”对话框即会使用可用库填充。单击“加载数据库”。
- 浏览到C:\Program Files\Autodesk\Inventor Nastran 2024\In-CAD\Materials，然后打开“ADSK_Materials.nasmat”文件。
- 材料树将使用可用的材料填充。在“钢”类别下，选择“AISI 碳钢 304”，然后单击“确定”。
- 单击“确定”以关闭“材料”对话框。
在接下来的几步中，物理属性将使用横截面来定义，以便为梁和杆提供尺寸。

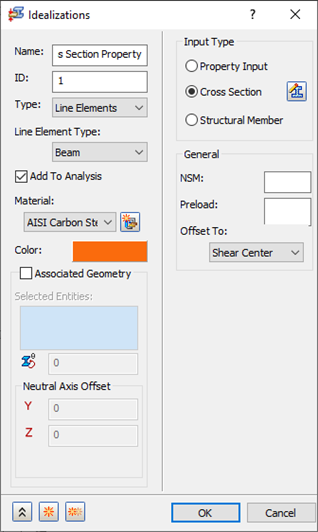

- 在“模型”树中，在“理想化”上单击鼠标右键，然后选择“新建”。
- 从“类型”下拉菜单中选择“线单元”。
- 将特性重命名为“梁横截面特性”。
- 从“线单元类型”下拉菜单中选择“梁”。
- 选择“添加到分析”，并确保将“材料”设置为“AISI 碳钢 304”。
- 在“输入类型”组框中选择“横截面”，然后单击
“定义”按钮。

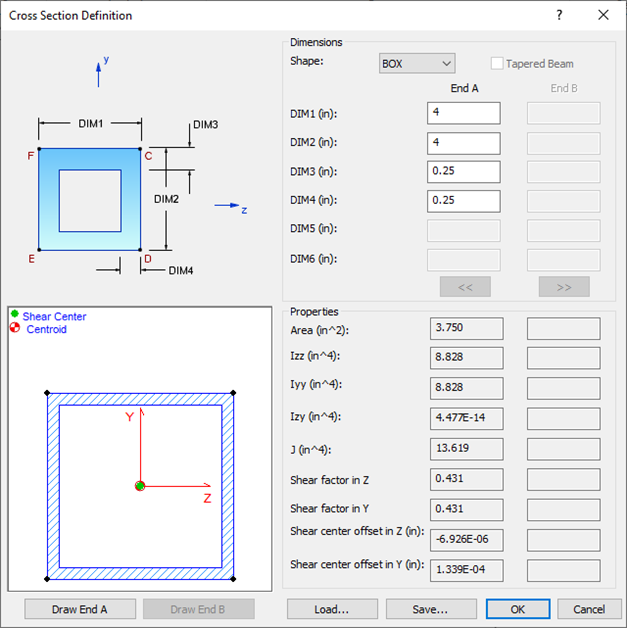

- 为形状选择“长方体”，并定义尺寸标注，如下图所示。单击“绘制末端 A”按钮以查看特性。
- 单击“确定”。
- 确保取消选中“关联的几何体”。
这将使用模型中每个草图段的横截面属性创建网格。
- 单击“确定”以创建理想化。

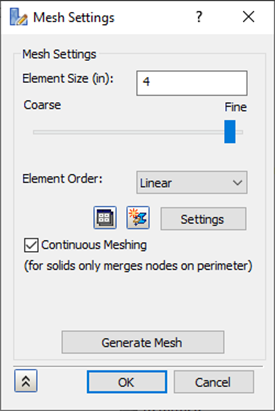

- 在“网格模型”上单击鼠标右键，然后选择“编辑”。
- 为“单元大小”输入“4”，然后将“单元顺序”更改为“线性”。
- 单击“生成网格”以为几何体划分网格，然后单击“确定”。

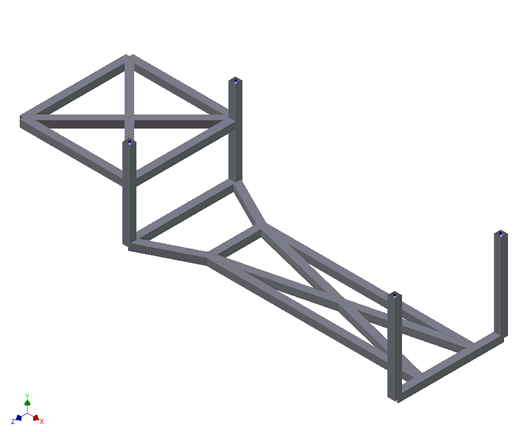

- 在“零件”树中，在“单元”上单击鼠标右键，然后选择“显示横截面”以查看定义的横截面。
