教程 B1：显示 Von Mises 应力

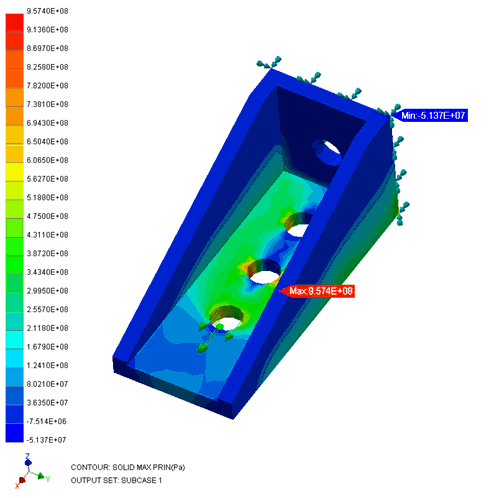

1. 双击“Von Mises”图。

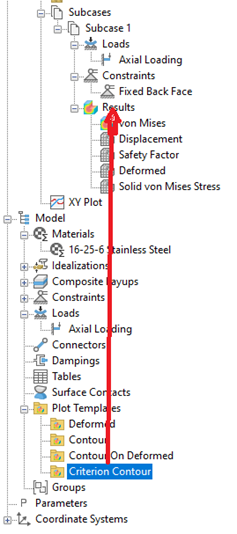

2. 从树的“图模板”部分，将“标准轮廓”模板拖放到“结果”上，如下图所示。



3. 该模板将放置在“子工况 1”下的“结果”底部。
4. 在新模板上单击鼠标右键，然后选择“编辑”以更改图中的某些设置。

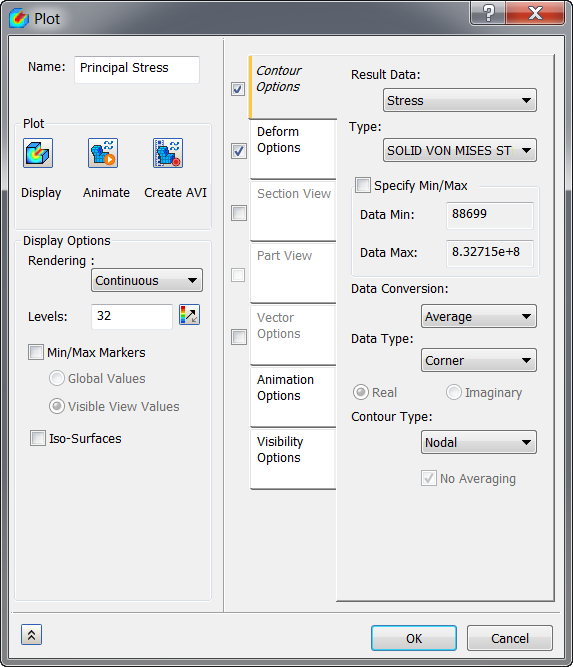

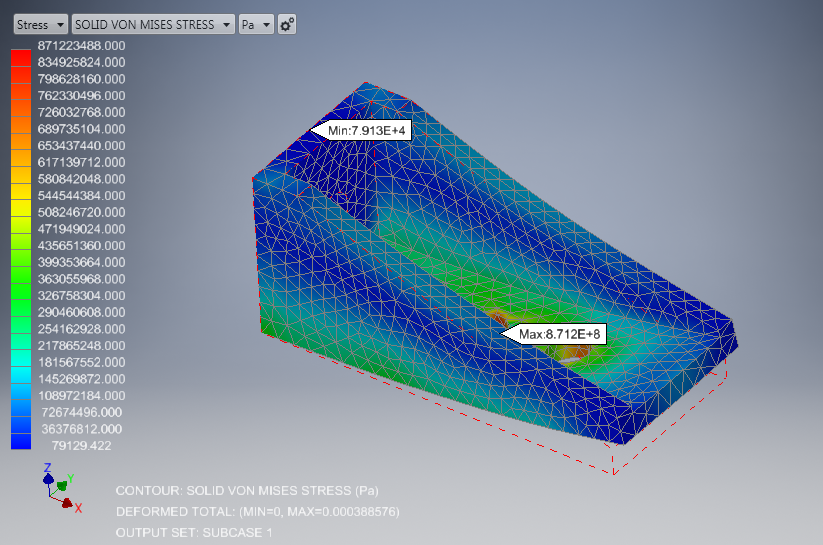

5. 进行更改，以使对话框如下所示。将“名称”更改为“主应力。禁用“最小/最大标记”，将“结果数据”下拉菜单更改为“应力”、选择一个“类型”（例如“SOLID VON MISES STRESS”），然后在“可见性选项”选项卡上，禁用“单元边”。





6. 单击“确定”。
