对同一个零件分析不同的载荷或约束情况时，多个子工况尤其有用，可不必运行不同的分析。

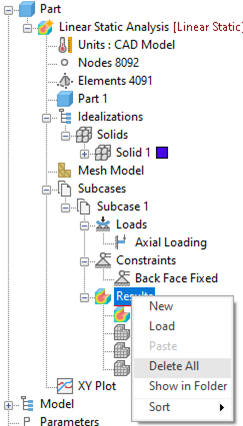

- 通过在“结果”上单击鼠标右键并选择“全部删除”，以删除之前运行的结果。
- 在“线性静态分析”
“新建”“子工况”上单击鼠标右键，然后单击“确定”。
新的子工况将添加到树中。
- 在新的子工况下，在“载荷”上单击鼠标右键，然后选择“新建”。

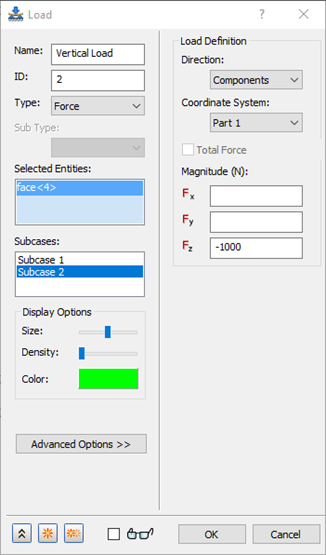

- 将“名称”更改为“垂直载荷”。选择用于之前载荷的相同的孔，并确保在“子工况”列表中选中“子工况 2”。在“载荷定义”下的“Fz”字段中，键入“-1000”，然后单击“确定”。

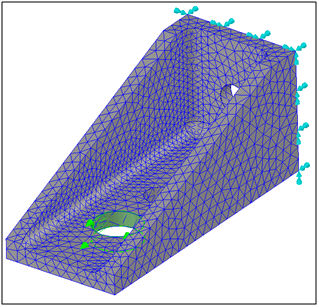

- 新的载荷和之前的固定约束将用于第二个子工况。
- 在“子工况 2”上单击鼠标右键，然后选择“编辑”。

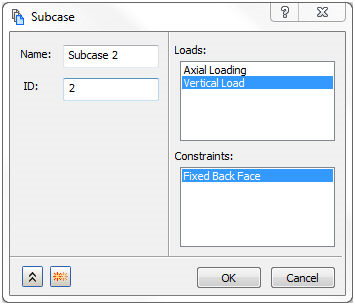

- 在“子工况”窗体中，在“载荷”中选择“垂直载荷”、在“约束”中选择“固定背面”，然后单击“确定”。

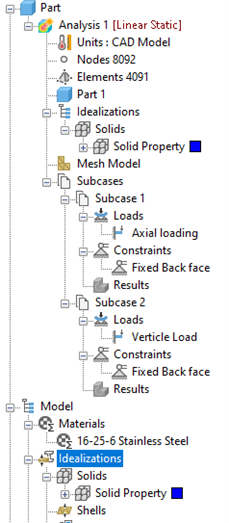

- 新子工况的配置如下所示。
现在，可以继续来运行分析。

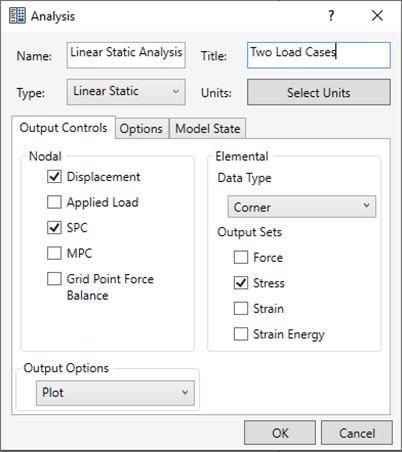

- 在“线性静力分析”上单击鼠标右键，然后选择“编辑”。为“标题”键入“两种载荷工况”。
- 单击“确定”。
- 保存模型。
- 在树视图顶部的“线性静力分析”上单击鼠标右键，然后选择“在 Nastran 中求解”。
为模型求解后，每个子工况的结果将自动加载。

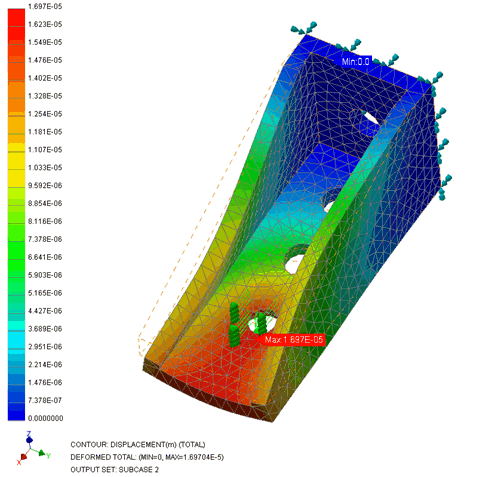

- 双击新的“子工况 2”下的“位移”，以绘制变形几何体上的总变形轮廓。
管件的线性静力分析至此结束。所涵盖的主要主题如下所示：
- 零件的基本线性静力分析
- 单位系统
- 预处理：材料、属性、网格、载荷、约束
- 如何设置分析
- 如何运行分析
- 对结果进行后处理
- 如何使用报告向导生成报告
- 如何设置和运行多个子工况
