教程 B1：运行分析并查看结果

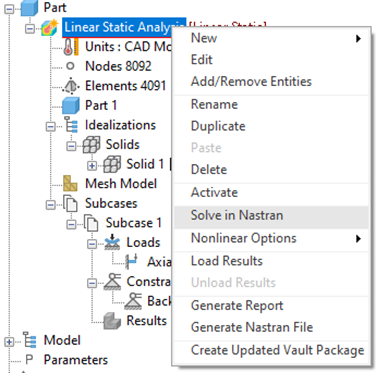

1. 在树中的“线性静力分析”上单击鼠标右键，然后选择“在 Nastran 中求解”。



2. 此选项将运行模型，并使用默认名称“Bath Fitting.NAS”保存分析文件。请注意，这是用于保存零件的名称。
3. Autodesk Nastran 会为模型求解，并在 Autodesk Nastran In-CAD 的“Autodesk Nastran 输出”窗口中显示进度。

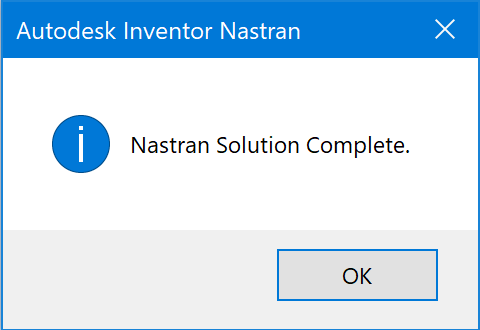

4. 求解完成后，将弹出如下所示的消息。单击“确定”。


   为模型求解后，结果会自动载入到 Autodesk Nastran In-CAD 中。在求解完成后，Inventor Nastran 会将四个不同的轮廓图放置于“子工况 1”下的“结果”节点中。这些图有默认轮廓样板设置，位于树视图底部的“图样板”下。其中的每一个样板都可以拖放到子工况中，以创建新的轮廓图。可以在样板上单击鼠标右键以编辑设置。

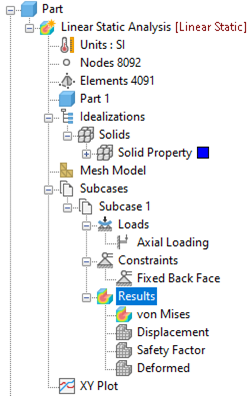

   在载入结果后，树视图将如下所示：


   分析完成后，可以关闭“Autodesk Nastran 输出”窗口。

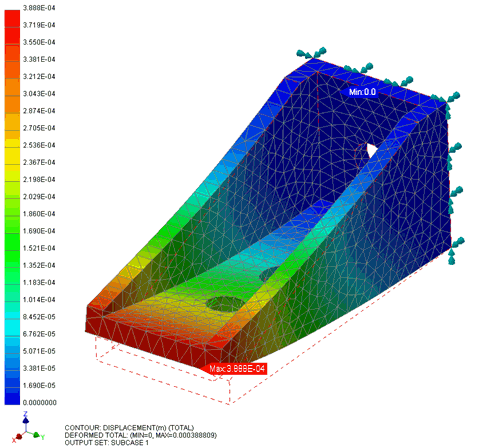

5. 双击“子工况 1”下的“位移”图。这将显示变形几何体上总位移的轮廓。

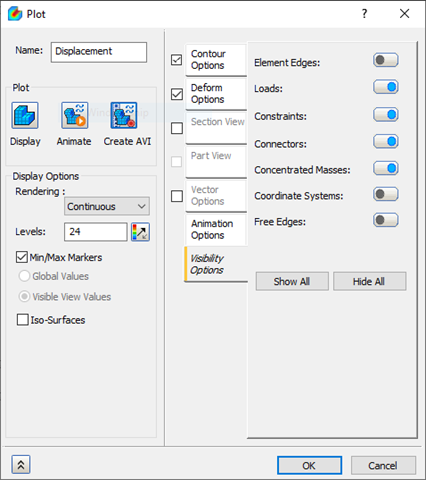

6. 现在，在“位移”上单击鼠标右键，然后选择“编辑”。选择“可见性选项”选项卡，然后将“单元边”按钮设置为“关闭”。单击“确定”。

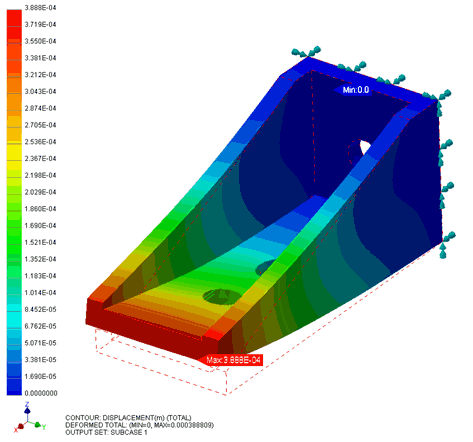

输出描述：

• 关于轮廓图的有用信息显示在模型区域底部。



• 第一行描述了所显示的轮廓。在此例中，为总位移。
• 第二行提供变形矢量的详细信息。在此例中，为总变形（最大值约为 0.0004 米）。
• 第三行描述了所显示的输出集。尝试在树视图中再次双击轮廓图。显示将切换回未变形的网格图。
