教程 B1：生成报告

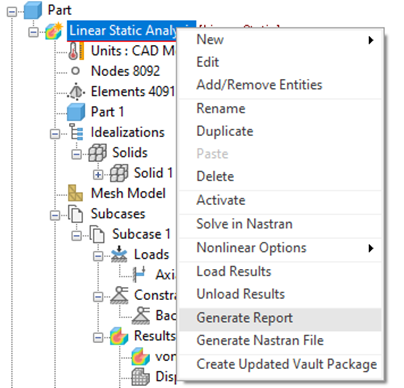

1. 在树视图中，在分析名称“线性静力分析”上单击鼠标右键，然后选择“生成报告”。

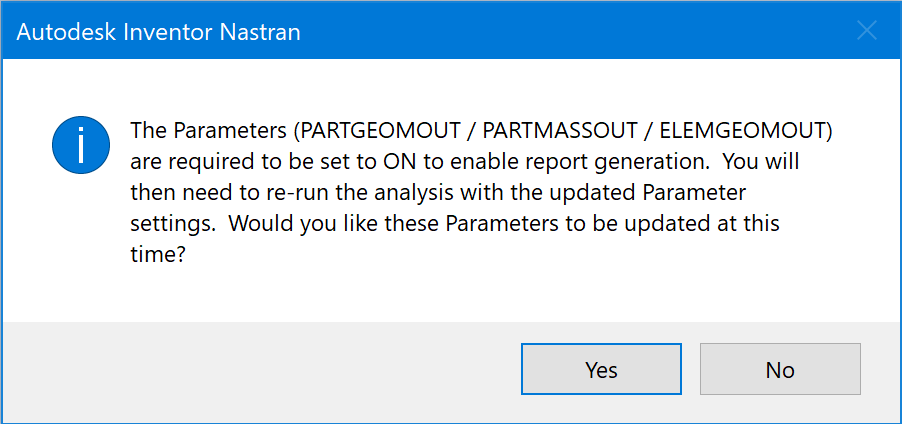

2. 取决于用户的设置，可能会显示以下消息：



3. 单击“是”。
4. 在“模型”树中，双击“参数”。
5. 在“参数”窗口中，选择“几何体处理器参数”，然后选中左下角的“高级设置”复选框。请注意，在右侧的列中，“PARTGEOMOUT”、“PARTMASSOUT”和“ELEMGEOMOUT”设置会自动“启用”。单击“确定”可关闭该窗口。
6. 可通过在分析名称“线性静态分析”上单击鼠标右键，并选择“在 Nastran 中求解”来重新运行分析。
7. 在树视图中，再次在“线性静力分析”上单击鼠标右键，然后选择“生成报告”。

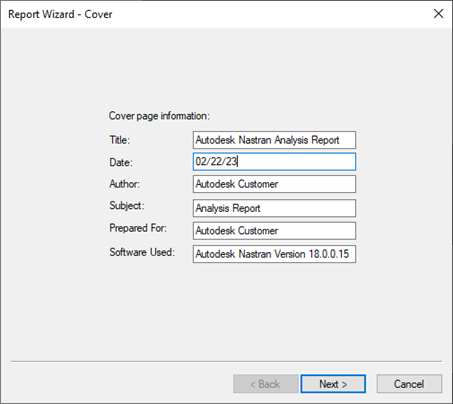

8. “报告向导 – 封面”窗口即会打开。编辑以下信息：
   • 标题：线性静力分析报告
   • 作者：您的姓名
   • 单击“下一步 >”。

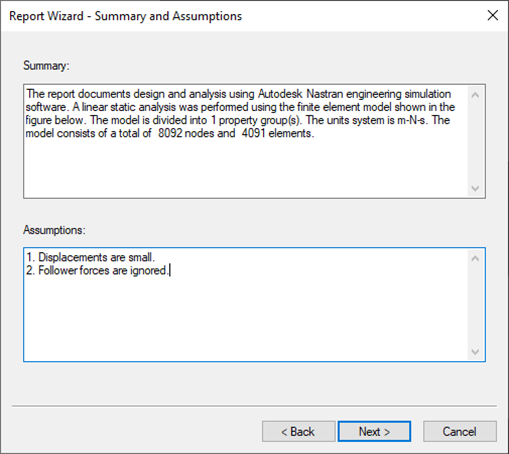

9. “报告向导 – 摘要和假设”对话框即会显示。在“假设”窗口中，添加“3.忽略重力影响”。单击“下一步 >”。

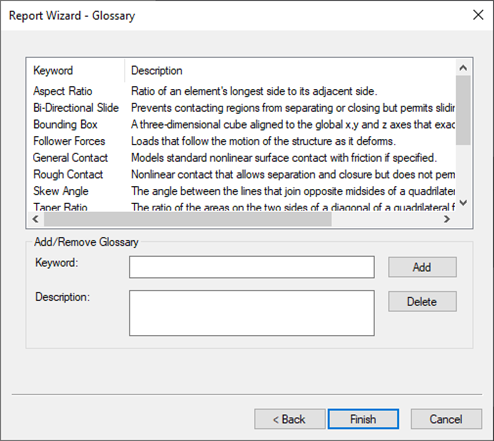

10. 在“报告向导”弹出对话框上单击“下一步 >”，直到显示“报告向导 – 词汇表”对话框，然后单击“完成”以生成报告。



11. 将报告保存为“分析报告”。

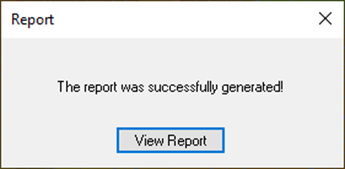

12. 通过单击“报告”弹出对话框上的“查看报告”按钮，打开刚刚创建的 HTML 文件。请注意，报告图将与文字一同自动生成。
