教程 B4：对结果进行后处理并制作动画

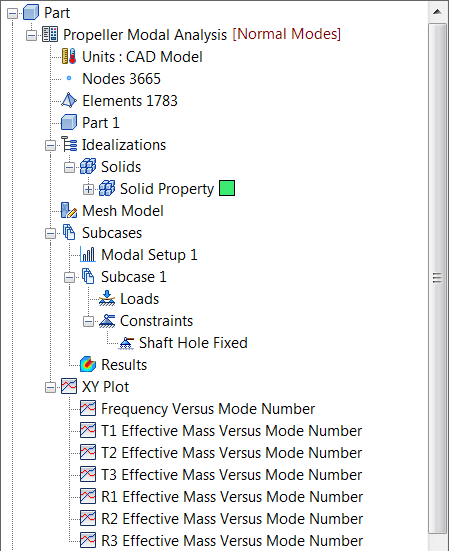

根据系统，解算模型可能需要几分钟的时间。与线性静力分析不同，树中将显示单个“结果”项目。这是处理多输出结果的方式。

Nastran 将计算位移，以图形方式表示提取的每个特征值的模态形状。

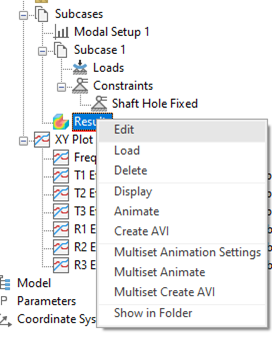

1. 在树中的“结果”上单击鼠标右键，然后选择“编辑”。
2. 在“轮廓选项”选项卡上，从“子工况”下拉菜单中选择“模式 1”、从“结果数据”菜单中选择“位移”，并确保将“类型”设置为“总计”。
3. 取消选中“变形选项”复选框，然后单击“显示”按钮。

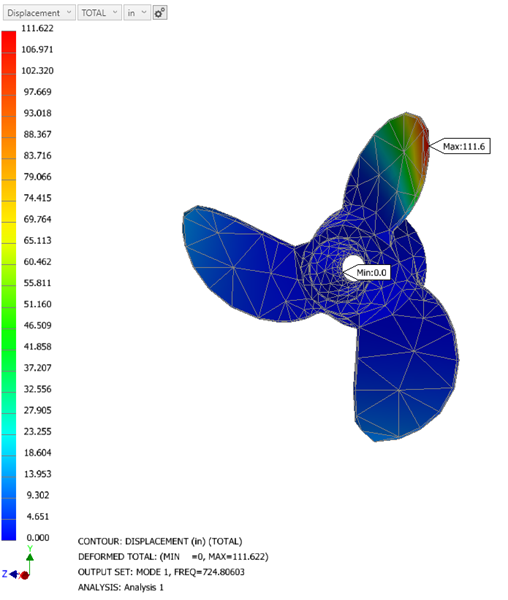

4. 第一个（也是最低的）频率约为“750 Hz”。在这种情况下，为弯曲模态。选中“变形选项”复选框，然后单击“确定”。

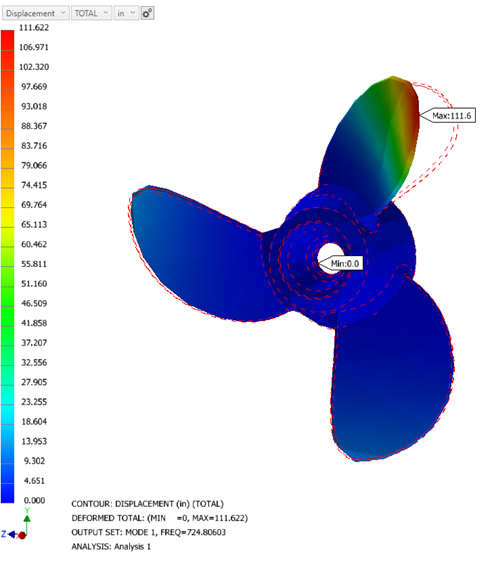

5. 未变形的边叠加在轮廓上以显示相对位移形状。在此处，为了清晰起见，未显示单元边。


   在第一个模式中，螺旋桨叶片弯曲到未变形叶片的平面以外，以显示弯曲模式形状。

6. 在“结果” > “编辑”上单击鼠标右键，然后在“子工况”下选择“模式 6”，然后单击“确定”。

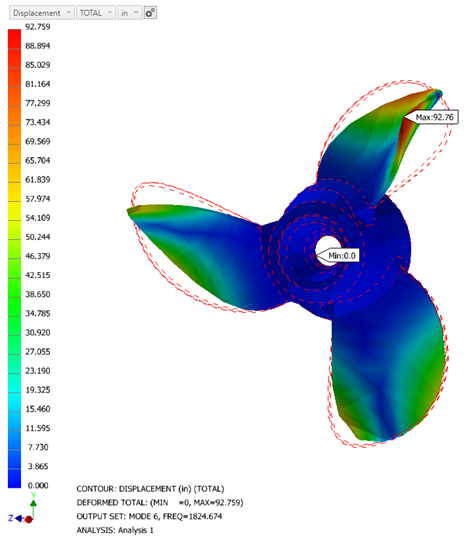

   模式 6 显示模态模式。再次在单元边关闭的情况下显示模型，同时显示未变形的边以显示相对位移。

如果显示“最大”和“最小”标签，可以在单元边旁边的“图属性”对话框中的“显示选项”部分中将其关闭。

对结果制作动画

1. 在树视图中的“结果”上单击鼠标右键，然后选择“编辑”。



2. 从“子工况”下拉菜单中，选择“模式 1”。确保“轮廓”和“变形”框处选中状态。

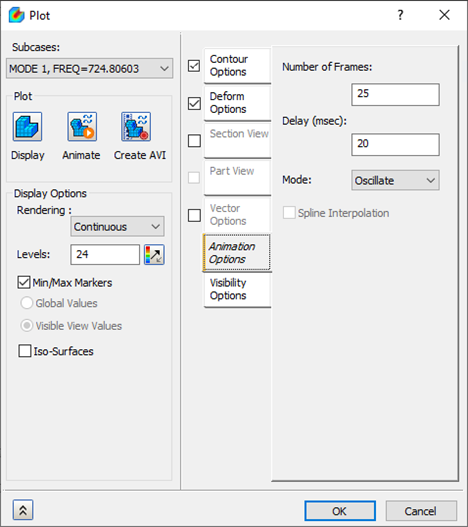

3. 单击“动画选项”选项卡，然后设置以下值：
   • 帧数 = 25
   • 延迟(毫秒) = 20
   • 模态 = 振荡

4. 单击“确定”。
5. 在“结果”上单击鼠标右键，然后选择“动画制作”。您应该看到动画制作的轮廓和变形。
6. 在“结果”上单击鼠标右键，然后再次选择“动画制作”以停止动画。
7. 在“结果”上单击鼠标右键，然后选择“编辑”。
8. 取消选中“轮廓”复选框。请注意，位移轮廓图不再与变形图一起插值。

螺旋桨的正则模态分析至此结束。

所涵盖的主要主题如下所示：

• 如何设置和运行简单正则模态分析。
• 如何解读频率或特征值提取结果。
• 如何设置和运行简单动画。
