中间曲面

使用此命令，可手动选择要使用位于实体中间曲面边缘的壳单元表示的实体。壳单元可针对薄几何体提供更精确的结果，尤其是在发生弯曲载荷时。实体单元无法准确捕获弯曲效果，除非在厚度方向上有四层或更多层单元，这对于薄几何体而言很难实现。

若要使用“中间曲面”工具，请执行以下操作：

1. 依次单击Autodesk Inventor Nastran ribbon“准备”“中间曲面”。将显示“中间曲面”对话框：

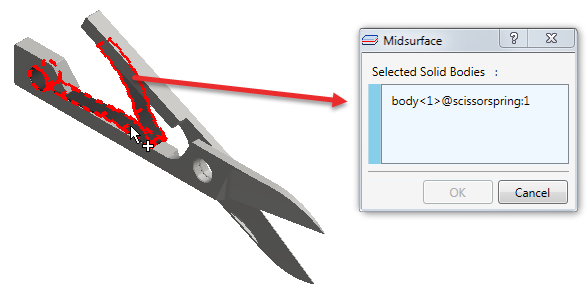

2. 单击一个或多个实体，以选择要转换为中间曲面的实体。单击的每个实体将在“选定的实体”框中列出。

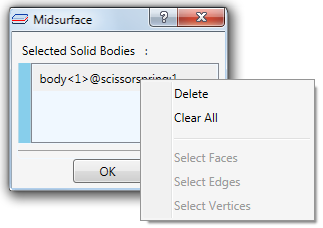

3. 可通过在项上单击鼠标右键将其从列表中删除，从而防止它们转换为中间曲面。使用“全部清除”命令可从列表中删除所有实体。也可以通过将要转换为中间曲面的实体添加到列表，来以图形方式选择它们。



4. 单击“确定”继续操作，或单击“取消”中断操作。选定的实体将受到抑制并替换为中性面表面表达（中间曲面）。新的中间曲面将在模型树的“理想化\壳”分支中列出。

   此时可能会显示另一条弹出消息，指示由于几何体修改，某些功能已丢失。

   • 单击“详细信息”可查看哪些功能已丢失。
   • 单击“关闭”可关闭该消息。

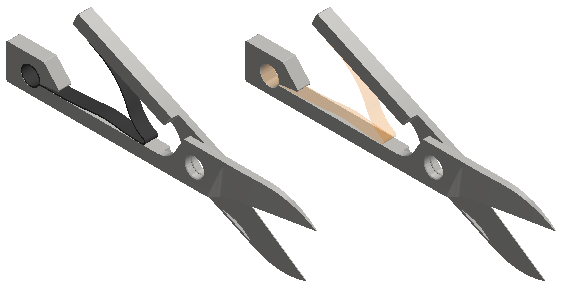

下图将比较使用“查找薄实体”命令之前和之后的 CAD 模型。左侧的实体弹簧将替换为右侧的中间曲面弹簧：
