TimeLiner 工作流

在 Navisworks 中，创建和运行 TimeLiner 模拟的过程如下：

1. 以常规方式将模型载入到 Navisworks 中（有关详细信息，请参见打开文件），然后单击“主页”选项卡 > “工具”面板 > TimeLiner 。

   注意：尽管只有对所有 TimeLiner 功能具有访问权限的用户才能创建模拟，但在设置这些模拟后，Navisworks Freedom 可以进行播放。

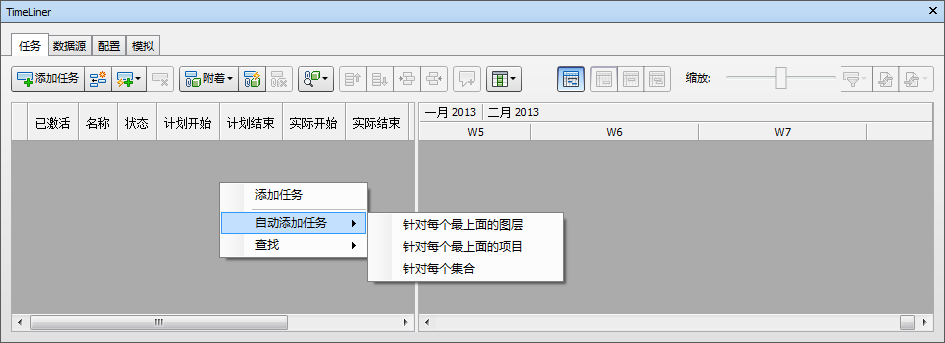

2. 创建一些任务，其中的每个任务都有名称、开始日期、结束日期以及任务类型。您可以手动添加任务。或者，单击“任务”选项卡上的“自动添加任务”，或者在“任务”区域中单击鼠标右键，然后基于层、项目或选择集名称创建一个初始任务集。TimeLiner 为您定义了一些默认任务类型（“构造”、“拆除”和“临时”），或者您可以在 “配置”选项卡上定义自己的任务类型。还可以查看您的项目进度的只读图形表示，并能在“计划”、“实际”和“计划与实际”甘特图之间进行切换。

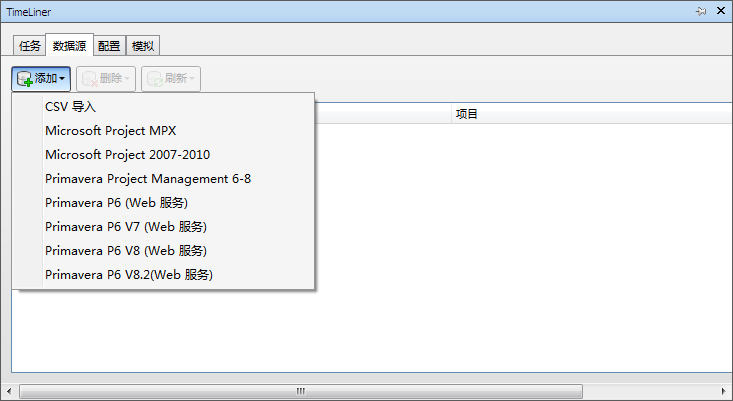

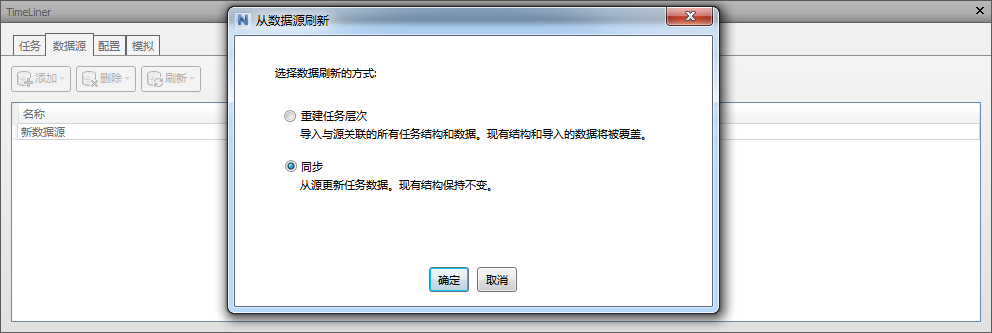

   可以使用“数据源”选项卡导入外部源（例如 Microsoft Project™ ） 中的任务。 可以选择外部进度中的某个字段来定义导入任务的类型，也可以手动设置任务类型。可以直接在 TimeLiner 中编辑任务参数。也可以在外部更新进度，然后在 TimeLiner 中刷新任务，使其与外部源中的任务一致。在下次刷新从外部项目文件所导入任务的相应数据源时，将覆盖对这些任务所做的更改。



3. 将模型中的对象附着到任务。

   如果您使用“任务”选项卡上的自动添加任务功能基于层、项目或选择集名称创建了一个初始任务集，则已经为您附着了相应的层、项目或选择集。

   如果需要手动将任务附着到几何图形，可以单击“附着”按钮 或者使用关联菜单附着选择、搜索或选择集。

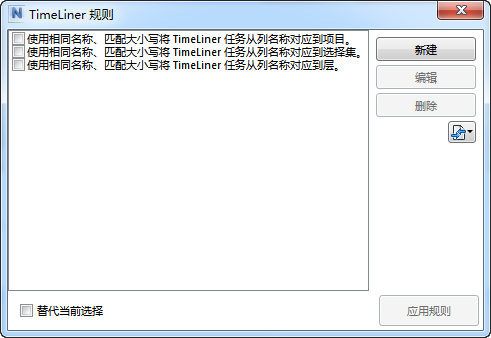

   或者，也可以单击“使用规则自动附着”和使用规则自动附着任务。

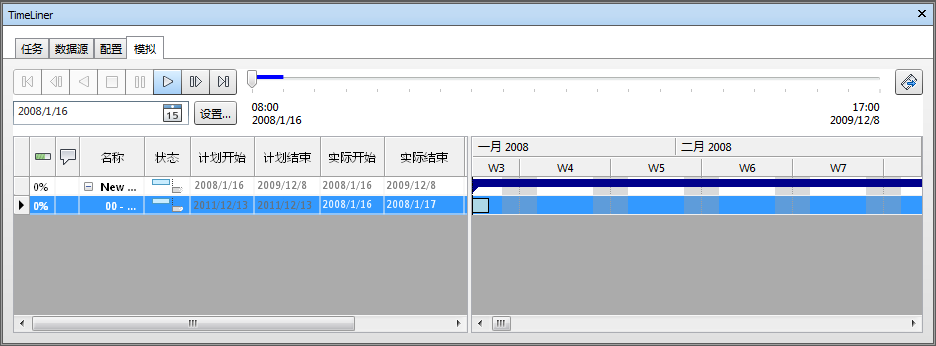

4. 模拟进度。在高亮显示当前活动的任务时，可以在进度中的任何日期可视化您的模型。使用控件运行整个进度。可以按照将动画添加到 TimeLiner 进度所述，将动画添加到构造进度，并增强模拟质量。

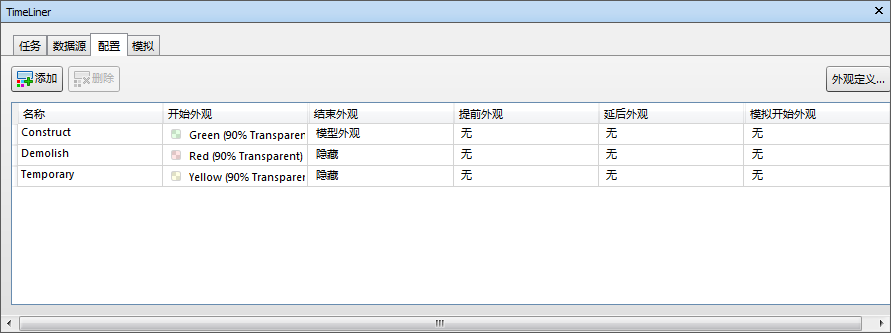

5. 调整模拟播放方式](topicid=GUID-6D958522-1874-46C8-956F-026310BB6CF0)。可以使用“配置”选项卡创建新任务类型以及编辑旧任务类型。任务类型定义相应类型的每个任务在开始和结束时发生的情况。可以隐藏附着的对象、更改其外观或将其重置为模型中指定的外观。



6. 创建图像和 AVI 文件。按照从 TimeLiner 导出图像和动画所述将当前模拟视图导出为图像，或者将整个模拟导出为 AVI。

7. 与项目中的更改保持同步。将项目另存为 Navisworks NWF 文件。打开 NWF 并将任务与项目更改同步。
