在三维模型或二维图纸中更改变换

在三维模型中更改变换

1. 在“选择树”中，在所需的三维模型上单击鼠标右键。

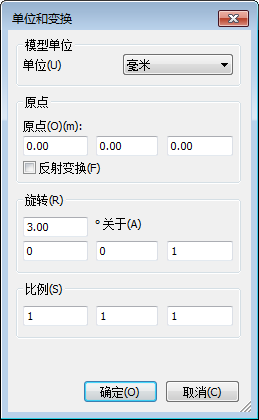

2. 单击关联菜单上的“单位和变换”以打开“单位和变换”对话框。

3. 使用“原点”区域更改模型的位置：

   • 输入 X、Y 和 Z 轴的值。
   • 如果使用负缩放，请选中“反射变换”复选框。

4. 使用“旋转”区域更改模型的旋转：

   • 输入旋转角度。
   • 选择要绕其旋转的轴（通过键入大于 0 的值）。这将围绕其原点旋转模型。

5. 使用“缩放”区域更改模型的缩放：

   • 输入 X、Y 和 Z 轴的值。
   • 要按比例缩放对象，请确保 X、Y 和 Z 值相等。
   • 输入负值将从内向外翻转模型。

1. 单击“确定”。

在二维图纸中更改变换

1. 在“场景视图”中，在所需的二维图纸上单击鼠标右键。

2. 单击关联菜单上的“单位和变换”以打开“单位和变换”对话框。

3. 使用“原点”部分更改图纸的位置：

   • 输入 X 和 Y 轴的值。

4. 使用“旋转”区域更改图纸的旋转：

   • 输入旋转角度以绕图纸的原点旋转图纸。

5. 使用“缩放”区域更改图纸的缩放：

   • 输入 X 和 Y 轴的值。
   • 要按比例缩放图纸，请确保 X 和 Y 值相等。

6. 单击“确定”。
