使用小控件移动和旋转剖面

使用小控件移动剖面

1. 单击“剖分工具”选项卡 >“模式”面板 >“平面”。

2. 单击“平面设置”面板上的“当前平面”下拉菜单，然后选择需要使用的平面，例如，平面 3。

   此平面会成为当前平面。

3. 如果移动小控件在“场景视图”中不可见，请单击“变换”面板 >“移动”。

4. 根据需要拖动小控件以移动当前平面。

   提示：垂直扶手和面移动当前平面和小控件。平行扶手和面仅移动小控件。

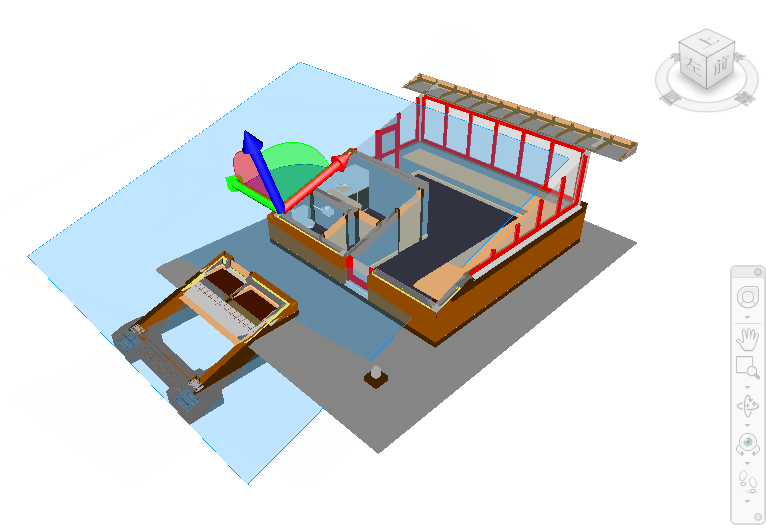

使用小控件旋转剖面

1. 单击“剖分工具”选项卡 >“模式”面板 >“平面”。

2. 单击“平面设置”面板上的“当前平面”下拉菜单，然后选择需要使用的平面，例如，平面 3。

   此平面会成为当前平面。

3. 单击“剖分工具”选项卡 >“变换”面板 >“旋转”。

4. 根据需要拖动小控件以旋转当前平面。

   提示：垂直弧旋转当前平面和小控件。平行弧仅旋转小控件。扶手仅移动小控件。
