链接剖面

在 Navisworks 中，最多可以使 6 个平面穿过模型，但只有当前平面可以使用剖分小控件进行操作。

将剖面链接到一起可以使它们作为一个整体移动，并使您能够实时快速切割模型。可以在视点、视点动画和对象动画中使用截面。

将剖面链接到一起

1. 单击“剖分工具”选项卡 >“模式”面板 “平面”。

2. 通过单击“平面设置”面板上的“当前平面”下拉菜单，然后单击所有需要的平面旁边的灯泡图标，启用需要的平面。

   灯泡被照亮时，会启用相应的剖面并穿过“场景视图”中的模型。



3. 单击“平面设置”面板上的“链接剖面”。现在会将所有启用的平面链接到一个截面中。

4. 如果“场景视图”中未显示移动小控件，请在“变换”面板上单击“移动”。

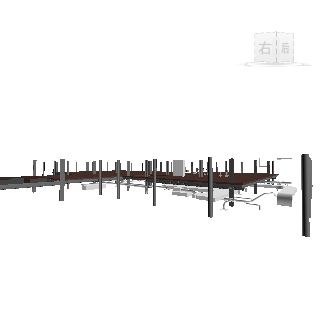

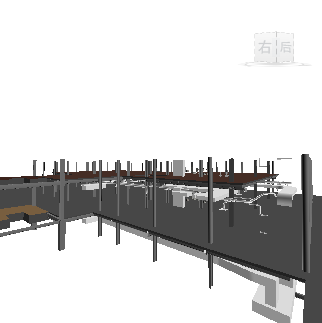

5. 拖动小控件以移动当前剖面。现在会一起移动所有剖面，从而有效地在模型中创建一个截面。

6. 单击“剖分工具”选项卡 >“保存”面板 >“保存视点” 以保存当前剖分的视点。

   注意：可以单击“动画”选项卡 >“创建”面板 >“录制”，然后创建一个显示分割的模型的视点动画。
