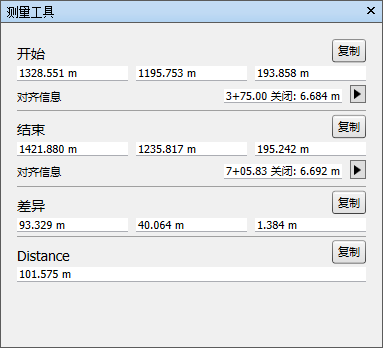

“测量工具”窗口

“测量工具”窗口是一个可固定窗口，当您在“场景视图”中执行测量时，此窗口显示测量结果。

对于所有测量，“开始”点和“结束”点的 X、Y 和 Z 坐标将与“差值”和绝对“距离”信息一起显示在文本框中。如果使用累加测量，如“点直线”或“累加”，则显示的“距离”为测量中记录的所有点的累加距离。

如果模型包含 Civil 路线，则还会显示沿路线的距离和偏移（正值 = 右侧，负值 = 左侧）。下拉列表提供了更多信息，包括哪条路线处于活动状态以及标高。

打开/关闭“测量工具”窗口

1. 单击“审阅”选项卡 >“测量”面板。
