测量时使用平行或垂直锁定

1. 单击“审阅”选项卡 >“测量”面板 >“测量”下拉列表。

2. 单击“面积”测量工具。

3. 单击“审阅”选项卡 >“测量”面板 >“锁定” 下拉列表，然后从以下选项中进行选择：

   • 平行 。
   • 垂直

4. 在“场景视图”中，将光标悬停在模型上方，然后使用曲面捕捉 选择曲面。测量将平行或垂直于此曲面。

5. 在“场景视图”中，单击待测量距离的起点。

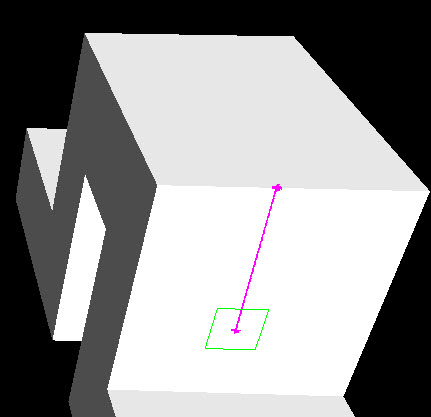

   测量线平行于起点所在的曲面时，将显示为品红色实线：



   当它垂直于起点所在的曲面时，将显示为黄色实线：



6. 在“场景视图”中，单击待测量距离的终点。

   可选标注标签显示测量的距离。

命令输入：使用测量工具时，按 L 键（平行）或 P 键（垂直）。
