探测多个特征的步骤

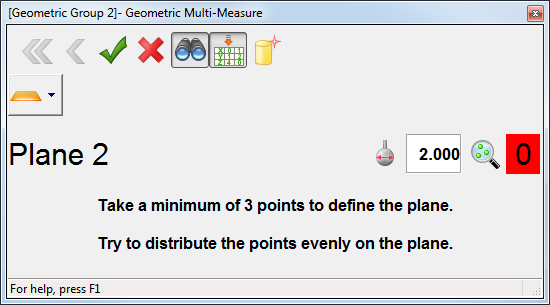

“几何多次测量”对话框使您可以探测零件上的多个特征，并自动通过测量值创建次序项。

注： 仅当为 CNC 和手动测量设备创建检测时，此选项才可用。

手动识别探测特征的步骤

1. 打开几何组，然后单击“测量”选项卡 >“手动”面板 >“多次测量”。CAD 查看以全屏模式显示，并且“几何多次测量”对话框将显示。
2. 如果要在探测点时显示点的坐标和偏差，请单击 。
3. 选择“自动从 CAD 模型提取名义值” 按钮，将名义值加载到您创建的每个项目中。PowerInspect 会自动启用项目的“使用名义值”选项，以便它可以报告项目是在公差范围内还是超出公差范围。

   若要默认选择“自动从CAD模型提取名义值”按钮，请选中“选项”对话框的“从 CAD 模型自动提取名义值”页面中的“默认启用”复选框。

4. 单击项目选择按钮，然后选择要探测的项目类型。



5. 若要测量 3D 特征，请按照对话框中的说明操作，然后单击 保存点。
6. 若要测量具有单独参考平面的 2D 特征，请执行以下操作：
   1. 在“参考平面”列表中选择要在其上投影 2D 项目的平面。
   2. 如果要指定特征相对于参考平面的位置，请在“偏移/厚度”框中输入特征的平均高度。
   3. 如果希望 PowerInspect 通过测量计算平均高度，请选中“通过测量计算”复选框。
   4. 按照对话框说明探测特征，然后单击 完成测量。
7. 若要测量复合项目，请执行以下操作：
   1. 按照对话框说明探测参考平面，然后单击 保存点。
   2. 按照说明探测特征，然后单击 完成测量。

   点计数器上的红色背景表示尚未探测计算特征尺寸所需的最小点数；绿色背景表示可以计算尺寸。

8. 完成后，单击 关闭该对话框。为您测量的特征创建的项目将列在检测次序中。

自动检测探测特征的步骤

1. 创建和测量对齐定位。
2. 打开几何组，然后单击“测量”选项卡 >“手动”面板 >“多次测量”。

   CAD 查看以全屏模式显示，并且“几何多次测量”对话框将显示。

3. 如果要在探测点时显示点的坐标和偏差，请单击 。
4. 选择“自动从 CAD 模型提取名义值” 按钮，然后选择“自动探测项目类型” 按钮。
5. 探测零件上的特征。

   PowerInspect 会将点与模型进行比较，并选择具有最接近匹配名义值的特征。当探测更多点时，特征可以更改。如果 PowerInspect 选择了错误的特征类型，请选择“自动探测项目类型”，然后从选项板中选择正确的特征类型。

   您可以使用“选项”对话框“从 CAD 模型自动提取名义值”页面上的“搜索距离”选项调整自动探测功能的敏感度。

6. 如果要探测 2D 特征，例如圆：
   1. 在“参考平面”列表中选择要在其上投影 2D 项目的平面。
   2. 如果要指定特征相对于参考平面的位置，请在“偏移/厚度”框中输入特征的平均高度。
   3. 如果希望 PowerInspect 计算平均高度，请选中“通过测量计算”复选框。
7. 探测完特征后，单击 保存点。
8. 完成后，单击 关闭该对话框。为您测量的特征创建的项目将列在检测次序中。若要显示测量结果，请选择“结果”选项卡。
