“测量设备”选项卡和测头查看参考

处理检测中使用的测头、工具和设置。

选项卡的角色和内容取决于在功能区的“工具”选项卡 > “测量设备”面板中指定的测量设备类型。

根据测量设备类型和协议，可以使用“测量设备”选项卡执行以下操作：

未连接到测量设备 — 指定程序模拟器的测头部件。对于断开连接的手动 CMM，“测量设备”选项卡已禁用。
已与设备协议或 I++ ClientTool 协议连接 — 显示测头的校准状态，并管理每个测头的校准。对于 CNC 测量设备，还可以指定和管理交换架。
与 I++ 协议连接 — 为模拟器建模侧头苏，并选择测头和位置。必须首先校准 I++ 服务器中的测头。
在机检测测量设备 — 指定测量设备、测头和探针工具。您还可以模拟检测。

注：对于便携式测量设备（如关节臂），不会显示“测量设备”选项卡。

测头查看

“测头查看”显示在为 CNC 测量设备和手动 CMM 创建检测时要使用的测量设备的详细信息。

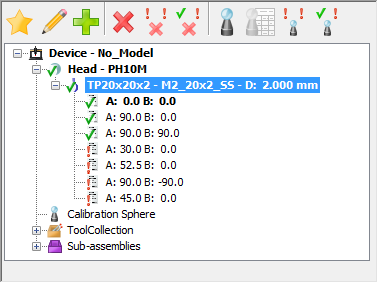

测头查看

当文档连接到测量设备时，查看将显示设备的当前设置。当文档未连接到测量设备时，可以将查看配置为使用任何测量设备设置。

“测头查看”包括：

测头查看工具栏
测量设备模型区域（用于 CNC 测量设备）。
测头座区域
探针工具区域
测头位置区域（当使用分度测头座时）
子组件区域（用于 CNC 测量设备）

使用设备或 I++ ClientTool 协议将文档连接到 CMM 时，它还会显示：

图标，指示测头和测头位置已校准或未校准。如果选择“使用形状公差设置”，则附加图标指示测头或位置是否已校准，但是超出指定的形状公差。
选定测头或位置的上次校准日期；探针的有效直径或名义直径，以及选定测头或位置的校准状态。

测头查看工具栏

为 CNC 测量设备指定和校准测头，或为文档指定手动 CMM，然后校准测头组件。

相关选项取决于文档是否连接到测量设备以及连接协议。

激活 — 更改激活测头、新测头的测头位置或在“工具集”列表中选择的测头位置。
新测头将在列表顶部以粗体显示。
编辑 — 编辑已选探针工具组件。系统框将显示“探针工具组件”对话框。
增加 — 创建新的测头位置。
删除 — 删除已选项目。
删除未校准位置 — 删除已选项目中所有未校准的测头位置。
删除所有位置 — 删除已选项目中的所有测头位置。
校准 — 校准选定项目：
- 对于“全”校准模式，将显示“测头校准向导”。
- 对于“简单”校准模式，将显示“校准并定位”对话框。使用它可以通过获取单点来校准测头。
  注：若要更改校准模式，请使用“选项”对话框的“校准”页面。
使用名义偏移校准 — 使用项目的名义偏移校准测头座或探针工具。
如果选择了：
- 测头座，将显示“测头座装夹方向”对话框；
- 探针工具或工具方向且测头座未校准，将显示“测头座装夹方向”对话框。
- 探针工具或工具方向且测头座已校准，该项目会标记为已校准。
  注：只有在“选项”对话框的“校准”页面中选择“简单”校准模式时，此按钮才可用。
校准未校准的位置 — 校准文档中的所有未校准测头位置。
系统将显示“批处理测头位置校准”对话框。单击“开始”以校准每个未校准的位置。
校准所有位置 — 校准文档中的所有测头位置。
