围绕冲模定义毛坯

通过“毛坯”定义毛坯尺寸。然后通过毛坯加工零件。在本例中，毛坯为矩形立方体。

要定义毛坯，请执行以下操作：

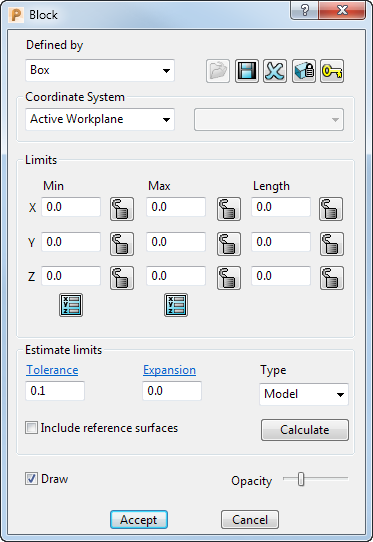

1. 单击“开始”选项卡 > “设置”面板 > “毛坯” > “毛坯”以显示“毛坯”对话框。
2. 在“毛坯”对话框中，检查：
   1. “由...定义”是否设为“方框”。
   2. “坐标系”是否设为“激活工作平面”。
   3. 在“估算限界”区域中，“延长”是否设为“0”，“类型”是否设为“模型”。
   4. 是否已选中“显示”。

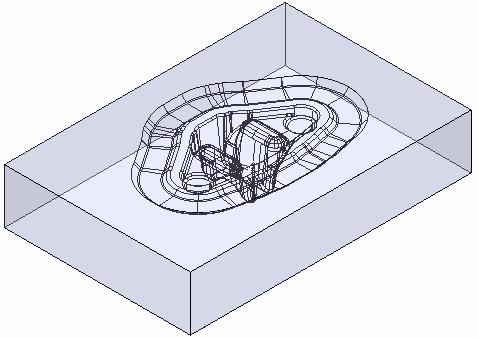

3. 单击“计算”可定义包围冲模的立方体。单击“接受”，关闭对话框。



提示： 要切换毛坯的显示状态，请单击“查看”选项卡 >“外观”面板 >“毛坯”。
