为已选曲面创建边界

由于这是唯一必须通过此刀具路径精加工的型腔，因此可以为型腔创建边界。

1. 在资源管理器中，将灯泡图标切换为 以取消绘制“8 Ball_LS_TH”刀具。



2. 单击“查看”选项卡 > “外观”面板 > “毛坯”以取消绘制毛坯，然后单击“查看”选项卡 > “外观”面板 > “线框”以取消绘制线框。

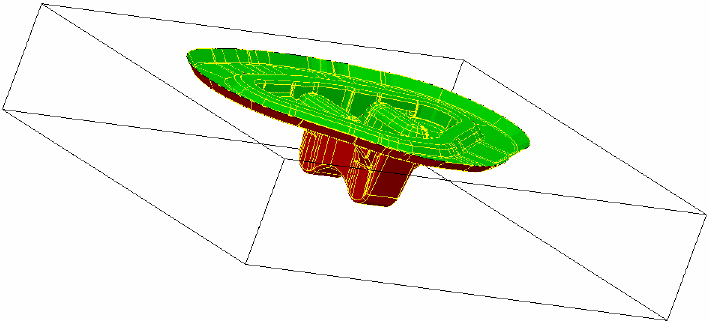

3. 使用鼠标仅选择型腔曲面。



   可以使用“开始”选项卡 > “选择”面板 > “模式” > “拖动选择”选择多个曲面。

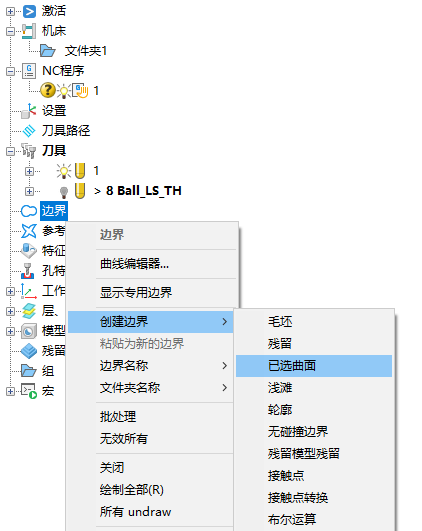

4. 在“边界”关联菜单中，选择“创建边界” > “已选曲面”。

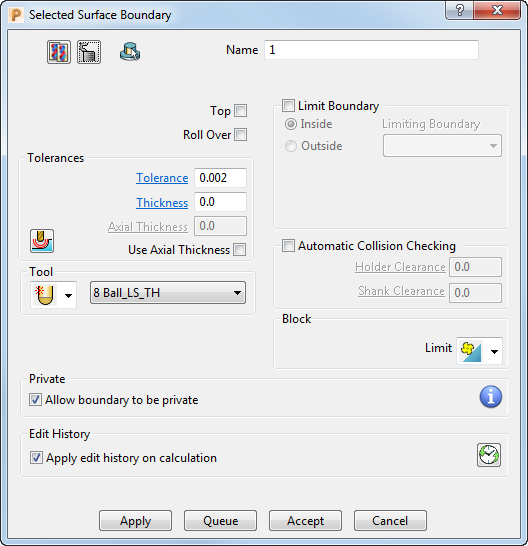

5. 在“已选曲面边界”对话框中：
   1. 在“名称”字段中输入 Cavity。
   2. 在“刀具”列表中选择 8 Ball_LS_TH。



6. 单击“应用”。

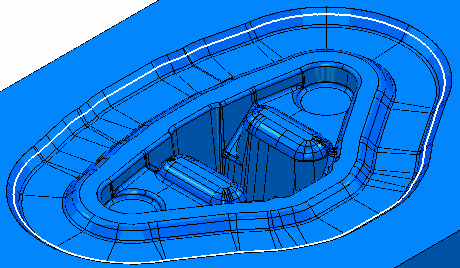

7. 系统将计算边界。默认情况下，边界显示为白色。



   如果选定的曲面发生更改，系统会重新计算已选曲面边界。这意味着其行为类似于刀具路径，在计算时会考虑选择状态。

8. 单击“接受”，关闭“边界”对话框。
