定义精加工刀具几何形体

当前为“陡峭和浅滩精加工”策略对话框选择的刀具与用于残留粗加工刀具路径的刀具相同。此刀具不适合当前刀具路径策略，必须进行更改。本例使用 8 毫米（5/16 英寸）球头刀。

1. 在“陡峭和浅滩精加工”策略对话框中，单击 以选择“刀具”页面。
2. 在“刀具”页面上，从刀具列表中选择 以创建球头刀。
3. 在“刀具”页面上，单击 以显示“球头刀”对话框。

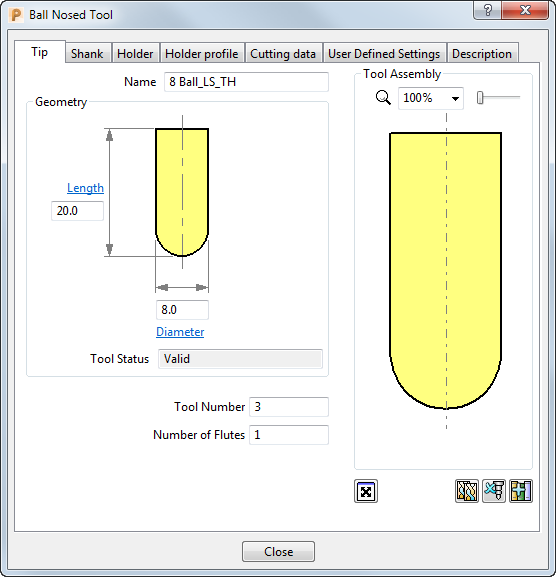

4. 在“球头刀”对话框中输入：
   1. 名称：8 Ball_LS_TH
   2. 长度：20 mm
   3. 直径：8 mm
   4. 刀具编号：3

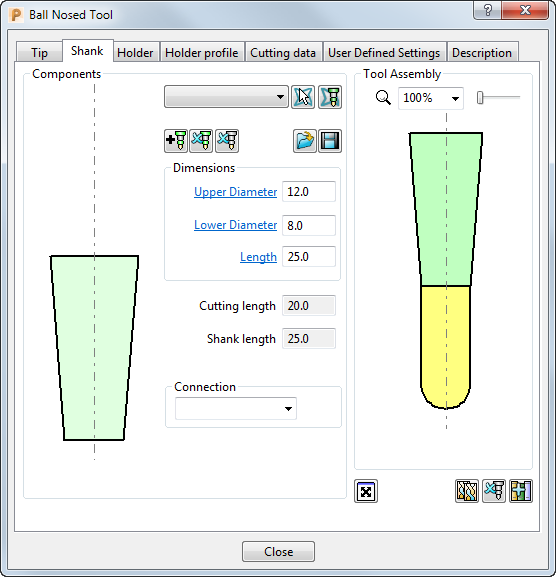

5. 选择“刀柄”选项卡，然后单击 以添加刀柄部件。输入：
   1. 顶部直径：12
   2. 底部直径：8
   3. 长度：25

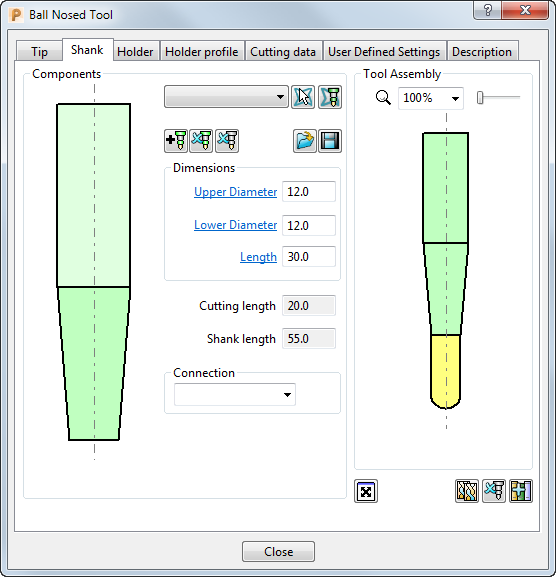

6. 单击 按钮以添加第二个刀柄部件。输入：
   1. 顶部直径：12
   2. 底部直径：12
   3. 长度：30

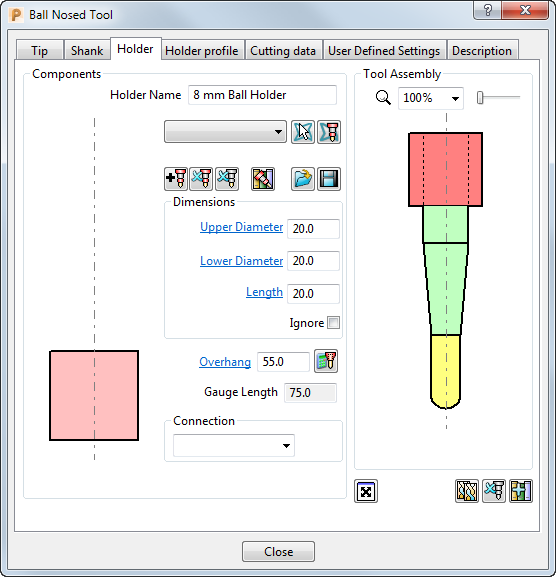

7. 选择“夹持”选项卡，然后单击 按钮以添加夹持部件。输入：
   1. 名称：8 mm Ball Holder
   2. 顶部直径：20
   3. 底部直径：20
   4. 长度：20
   5. 伸出：55

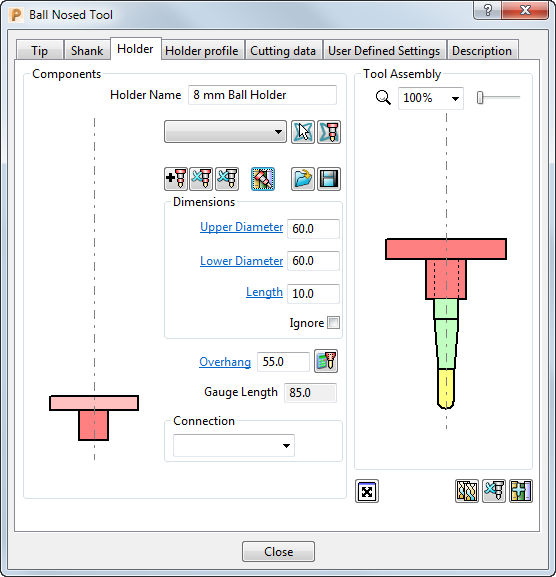

8. 单击 按钮以添加夹持的上半部分。输入：
   1. 顶部直径：60
   2. 底部直径：60
   3. 长度：10
   4. 伸出：55



9. 单击“关闭”以使用新刀具更新“刀具”页面。

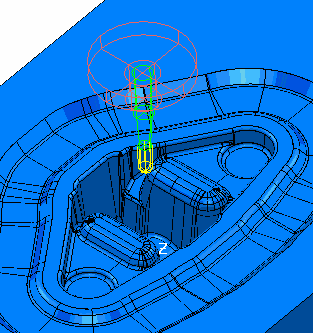

   新刀具会显示在资源管理器中，还会显示在图形窗口中并自动与 Z 轴对齐。



   刀具路径尚未完成，因为它必须参考边界，但是可以关闭对话框而不生成刀具路径。

10. 单击“确定”以关闭刀具路径对话框。
