放射参考线示例（模型加工）

本例基于首先沿 X 轴方向，然后沿 Y 轴方向单向加工的示例并按径向刀具路径顺序创建刀具路径。这将计算刀具自刀具开始点的径向移动，并在与径向路径相遇时转而加工型腔。

1. 从 Offset AC _ Along X _ 1 Way Y 刀具路径菜单中选择“设置”。
2. 单击 以创建刀具路径的副本。将副本名称更改为 Offset AC _ Radial Pattern。
3. 单击“开始”选项卡 >“刀具路径设置”面板 >“刀具路径连接”以显示“刀具路径连接”对话框。
4. 选择“开始点和结束点”选项卡。
5. 对于开始点，从“使用”列表中选择“毛坯中心安全高度”。
6. 单击“接受”(Accept)。
7. 在“策略”对话框中的“顺序”页面上，从“分类”列表中，将分类更改为 （创建自开始点径向移动的刀具路径），然后单击“计算”。

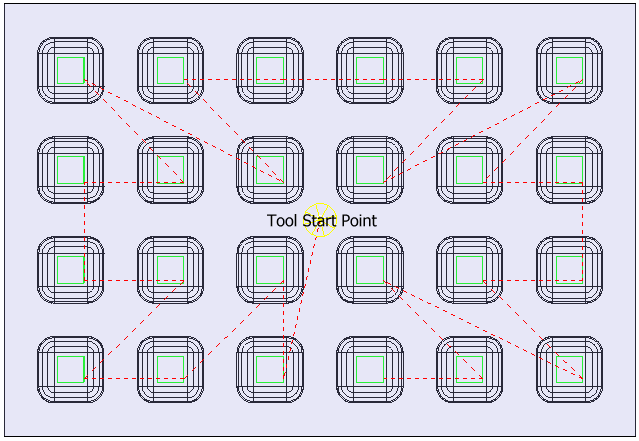

   连接移动会显示分类选项的效果。

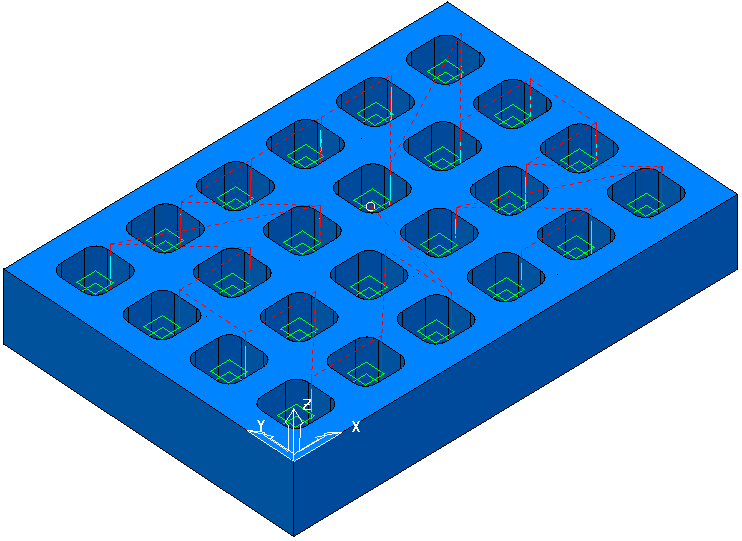

   下面看一下等轴测视图：
