“模型显示选项”对话框

使用此对话框可指定如何显示模型。

单击“查看”选项卡 >“外观”面板上的对话框启动器按钮 以显示“模型显示选项”对话框。

此对话框包含以下几项：

线框(Wireframe)

• 样式 - 选择线框的线条显示样式。选择以下选项：
  • 实线 - 将线框显示为实线。此为默认选项。
  • 虚线 - 将线框显示为虚线。
  • 链接 - 将线框显示为链接线（点虚线）。

  在选择线框的线条“样式”时，“查看”选项卡 >“外观”面板 >“线框”选项将在已选样式和不显示线框之间切换。

• 颜色 - 单击 以显示“选择颜色”对话框，从中可以选择线框的颜色。 显示当前已选颜色。
• 纬线 - 选择此项时，系统显示特征或曲面的纬线。



• 经线 - 选择此项时，系统显示特征或曲面的经线。



  如果同时选择“纬线”和“经线”，您会看到完整的特征或曲面。



• 过滤角 - 输入过滤角。大多数情况下，默认值 20 是可以接受的。在某些情况下，Stl 和 ttr 格式可通过修改线框角度过滤器产生更好的线框图示。利用此过滤器进行试验，以便为特定模型产生最佳效果。值越小，边界越多；值越大，边界越少。如果模型主要由光顺的曲面组成，则通常只需使用较小的值。该值不会影响为三角形生成的线框类型（*.tri 和 *.dmt 文件）。

着色

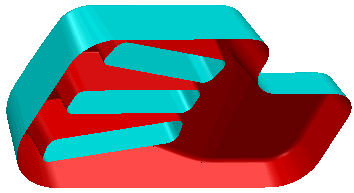

• 阴影内部 - 选择此项时，模型内部阴影为红色。“阴影内部”为默认设置。



• 显示轮廓线 - 选择此项时，曲面的边缘曲线为黑色。轮廓线仅在不显示线框时才可见。



  取消选择此项时，曲面的边缘曲线显示为曲面颜色。



• 阴影颜色 - 单击此按钮可指定普通阴影模型的颜色（选择“查看”选项卡 >“外观”面板 >“阴影”>“普通”时模型的颜色）。当前已选的颜色将显示在“阴影颜色” 域旁。要更改颜色，请单击 以显示“选择颜色”对话框。

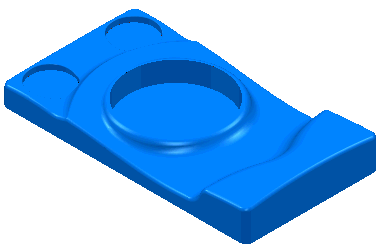

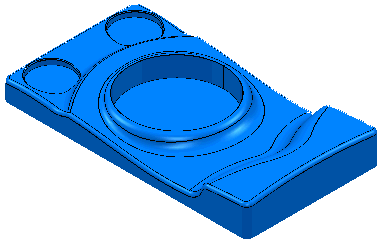

• 阴影公差 - 输入阴影公差。公差越小，阴影越光顺，但渲染时间会随之增加。此公差为视觉公差，并不影响加工公差。
• 拔模角 - 输入拔模角。这是一个纳入到模具壁中的角度，因此型腔开口比底部要宽，从而可以更轻松地顶出零件。如果选择“查看”选项卡 >“外观”面板 >“阴影”>“拔模角”，则角度小于此值的任何部位均呈红色。
• 警告角 - 输入警告角。此值必须大于拔模角，并且会在您接近拔模角时警告您。如果选择“查看”选项卡 >“外观”面板 >“阴影”>“拔模角”，则角度小于此值但大于“拔模角”的任何部位均呈黄色阴影。

  如果“拔模角”为 5、“警告角”为 20，则角度小于 5 的任何部位均呈红色阴影，角度介于 5 和 25 之间的任何部位均呈黄色阴影，而角度大于 25 的任何部位均呈绿色阴影。

• 最小刀具半径 - 输入当选择“查看”选项卡 >“外观”面板 >“阴影”>“最小半径”时使用的半径。半径小于此值的任何刀具均呈红色阴影。
