嵌套程序示例

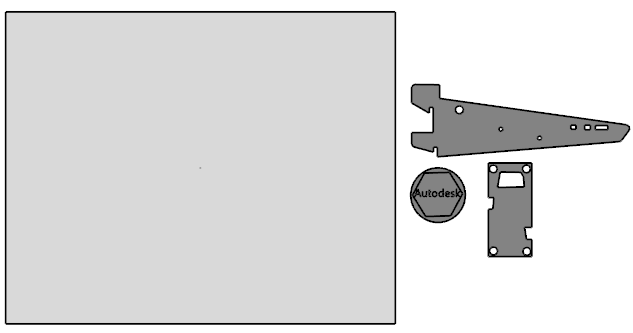

该示例显示了如何在片中嵌套三种不同的零件：

1. 单击“编辑”选项卡 >“变换”面板 >“嵌套”以显示“嵌套”对话框。

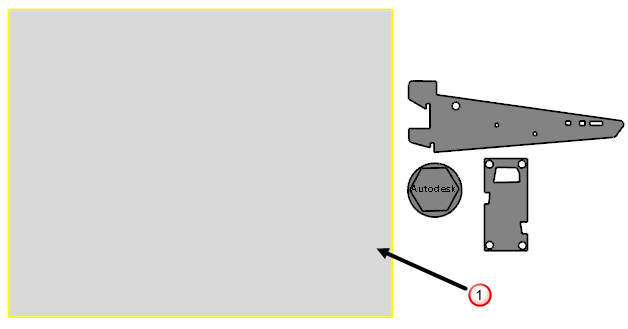

2. 选择片 。

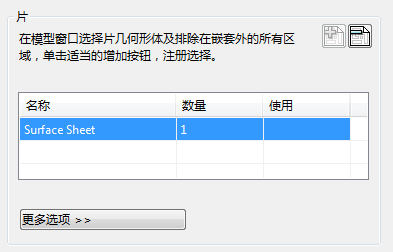

3. 单击“增加为有组织片” 按钮。该片即增加到“嵌套”对话框的“片”列表中。

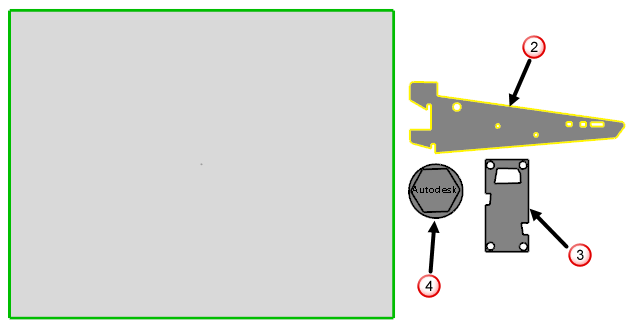

4. 选择 Surface 'Bracket' 零件 。

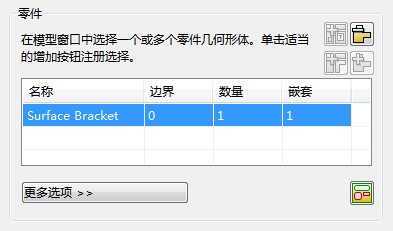

5. 单击“增加为单个零件” 按钮。该零件即增加到“嵌套”对话框的“零件”列表中：

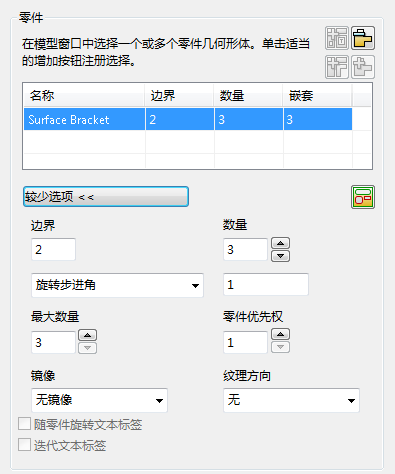

6. 在“零件”列表中为零件设置以下值：
   • 边界：2
   • 数量：3
7. 单击“更多选项”。
8. 为零件设置以下附加值：
   • 旋转步进角：1
   • 零件优先权：1



9. 为剩余两个零件重复步骤 4 至步骤 8，如下所示：
   • Surface 'Slot' 零件 使用以下值：“边界”1、“数量”2、“旋转步进角”1、“优先权”2
   • Surface 'filler' 零件 使用以下值：“边界”1、“数量”200、“旋转步进角”1、“优先权”3，并确保选中“随零件旋转文本标签”复选框。
   注： 默认情况下，该选项是被选定的。

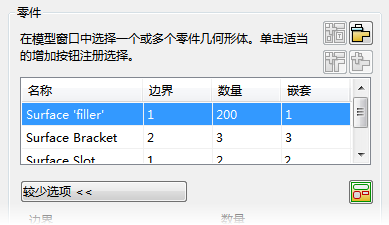

   “零件”列表应显示如下：



   注： 或者，可以选择所有三个零件，然后单击“增加为有组织零件” 按钮，一次性增加所有零件。然后，可以通过在“零件”列表中高亮显示每种零件来设置该零件的值。

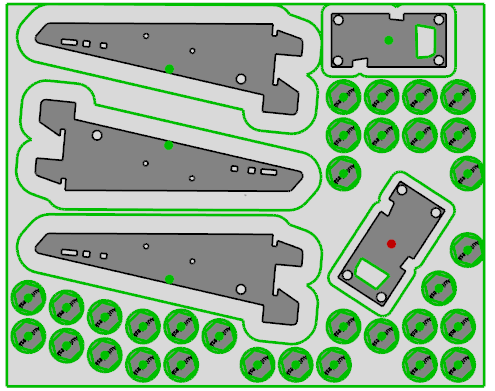

10. 单击“应用”。零件将根据您输入的值进行嵌套：

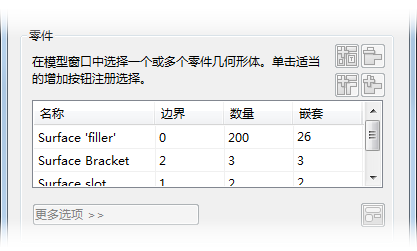

    “零件”列表将会更新以显示嵌套的每个零件的数量：



    这说明：

    • 所需的所有 Surface 'Bracket'（优先权 1）零件均已被嵌套。
    • 两个 Surface 'Slot'（优先权 2）零件已被嵌套。
    • 26 个 Surface 'filler'（优先权 3）零件已被嵌套。

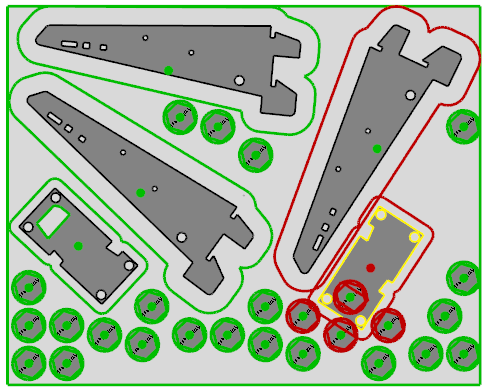

11. 单击并拖动其中一个 Surface 'Slot' 零件。当您移动该零件时，重叠的零件将变为红色：



    提示： 您还可以通过选择并拖动零件的边界轮廓线来旋转该零件。
12. 单击“应用”以基于 Surface 'Slot' 零件的新位置重新安排零件。

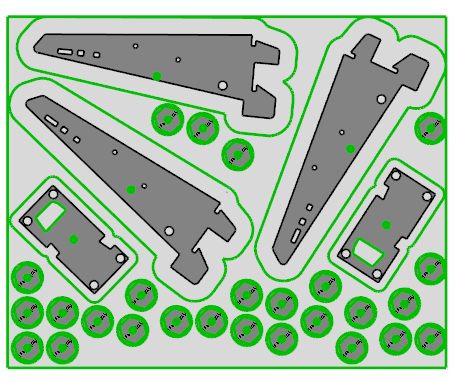

    这些零件将被重新安排，并且可以嵌套的 Surface 'filler' 零件的数量已增加：



提示： 当您手动重新定位一个项目时，该项目将被锁定在新位置，并且后续所有嵌套操作都不会重新定位该零件。这通过项目中心的一个红色圆点来指示。您可以通过将红色圆点切换为绿色将锁定的零件解锁。
