投影对象

使用“编辑”选项卡 >“投影”面板上的选项，可以通过指定投影轴和坐标将曲线投影到平面上或将点投影到曲面或网格上。

使用“平面”选项可以将以下对象沿轴投影到平面上的一个特定点：

• 线框对象
• 曲线、复合曲线和曲面曲线上的点
• 曲面上的所有横向和纵向

将对象投影到平面的步骤：

1. 选择某些对象。
2. 选择“编辑”选项卡 >“投影”面板 >“曲线”。

   系统将显示“投影对象”对话框。

3. 选择进行投影所要沿的轴。
4. 在“沿...轴的位置”框中，，键入沿轴的平面的坐标。
5. 如果要保留原始对象的副本，请选择“保留副本”。
6. 单击“确定”即会将对象投影到定义的平面。

沿主轴将点投影到曲面的步骤：

1. 确保当前工作空间的主轴指向正确的方向。
2. 选择点和曲面。
3. 单击“编辑”选项卡 >“投影”面板 >“点”。

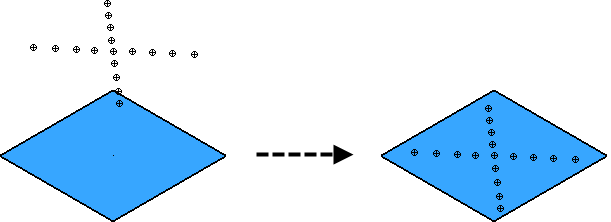

   点将会沿主轴投影到曲面上：
