您可以从曲面、实体和部件创建拔模曲线。拔模曲线用于创建拔模面。

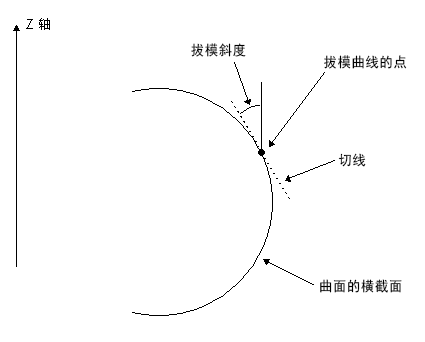

拔模曲线的点沿曲面确定。这些点被视为曲面上切线与垂直于主平面的轴形成拔模角的位置，如下所示：
在实体和部件上创建拔模曲线的方式相似。
创建拔模曲线的步骤：
- 选择曲面、实体和部件。
- 单击“线框”选项卡 >“通过选择”面板 >“拔模曲线”。
- 使用“拔模”对话框定义拔模曲线：
拔模角 - 输入拔模角。
创建为复合曲线 - 选中此复选框可以将拔模曲线创建为复合曲线。取消选中此复选框会将拔模曲线创建为线框曲线。线框曲线的颜色与基础曲面的颜色相同。
- 单击“确定”以生成拔模曲线。
