工作平面和主平面

工作平面是定义局部坐标系的图形对象。

用户可以：

• 有任意多个工作平面。
• 在模型中的任意位置放置工作平面。
• 旋转轴以方便地与模型特征对齐。

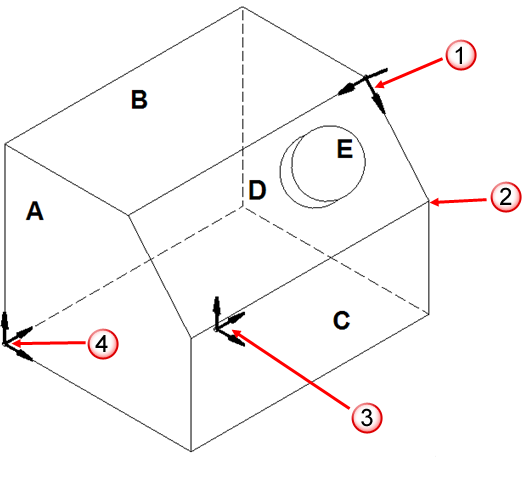

下图显示了一个局部坐标系的示例：

局部坐标系（工作平面）。方便用于：

1. 面 D。
2. 斜角特征 E。

局部坐标 20,0,0。全局坐标 437,62.8,28.7

面 A、B、C 的全局工作空间坐标系。

局部坐标系（工作平面）。面 A、B、C 的理想选择

任一时刻只有一个工作平面可以处于激活状态；该工作平面称为激活工作平面。在默认的颜色配置中，它以红色显示。非激活工作平面以灰色显示。

指定的任何坐标都将应用于此工作平面，而不是全局工作空间。PowerShape 可将局部值自动且不可见地转换为全局值。

下列工作空间的三个轴定义了三个平面。这些平面称为主平面：

• XY 平面穿过 X 和 Y 轴。
• ZX 平面穿过 X 和 Z 轴。
• YZ 平面穿过 Y 和 Z 轴。

状态栏上的“主平面”按钮 标识工作空间的主平面。当旋转跟踪球的轴在建模窗口中更新时，您可以按照图像方式查看此平面。当单击鼠标在空白空间内输入位置时，这些位置将位于主平面上。

注： 每个按钮显示垂直于主平面的轴的标签。
