将对象摹仿变形到点云或网格

使用“点云/网格”选项可以相对于单独的点云或网格摹仿变形曲面或实体模型。

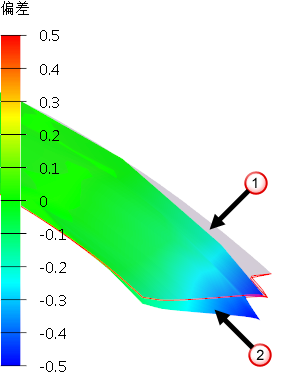

摹仿变形之前

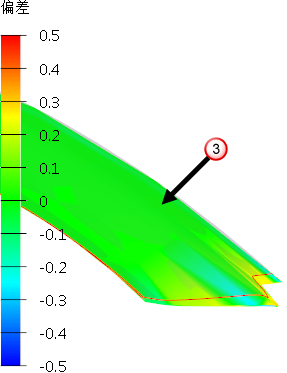

摹仿变形之后

- 网格测量数据。

- 实体模型。

- 按数据摹仿变形的模型。

摹仿变形到点云或网格的步骤：

1. 确保有实体或曲面可见。
2. 单击“编辑”选项卡 >“摹仿变形”面板 >“点云/网格”以显示“摹仿变形到点云/网格”对话框。

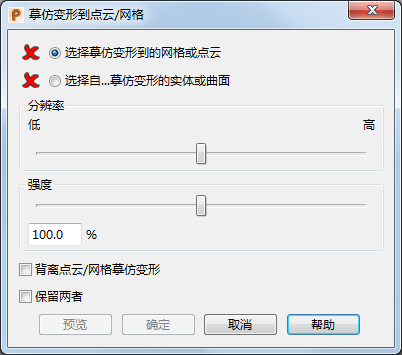

3. 使用“摹仿变形到点云/网格”对话框摹仿变形对象：



   • 选择摹仿变形到的网格或点云 - 选择此选项，然后选择要摹仿变形到的参考点云或网格。选择适当的点云或网格后， 将变为 。
   • 选择自...摹仿变形的实体或曲面 - 选择此选项，然后选择要在其上执行摹仿变形的实体或曲面模型。选择适当的实体或曲面后， 将变为 。
   • 分辨率 - 使用滑块控制摹仿变形的精度。
   • 分辨率较低时，摹仿变形的速度较快，但会光顺小细节。分辨率较高时，摹仿变形的速度较慢，但可以捕捉到小细节。
   • 强度 - 使用滑块或通过输入值来控制摹仿变形的移动。
   • 滑块位于 100% 处时，摹仿变形会将实体或曲面向上移动到网格或点云。如果需要，可以减小或增大实体或曲面的移动量。例如，在 50% 处时，CAD 几何形体将按照测量数据的一半进行摹仿变形。
   • 背离点云/网格摹仿变形 - 选择此选项可应用反向摹仿变形，并按照与测量数据相反的方向移动 CAD 几何形体。这样可以补偿制造过程中的伪象，例如弹回。
   • 保留两者 - 选择此选项会保留摹仿变形之前和之后的两个 CAD 模型。
   • 预览 - 单击此按钮可显示摹仿变形的预览。
