模具仿真器

您可以使用 Toolmaker 仿真模具的开模和合模：

开模和合模的步骤：

1. 单击“向导”选项卡 >“模式”面板 >“Toolmaker 开/关”以运行 Toolmaker。
2. 单击“向导”选项卡 >“修改模具”>“仿真”。

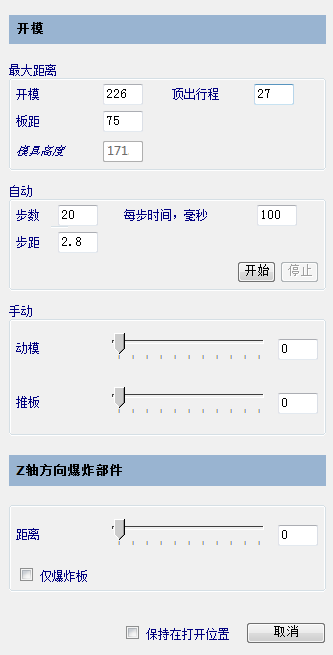

3. 使用“模具开模”对话框上的选项指定开模和合模的方式：



   最大距离 - 设置最大距离值。这些值用于仿真模具的开模和合模：

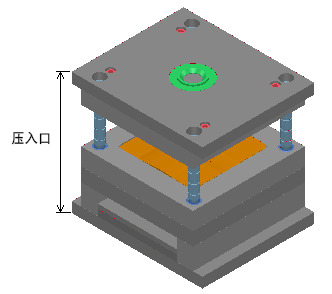

   • 压入开口 - 模具可以打开的最大可用空间。



     最大日光距离根据此值进行计算。如果更改此值，最大日光距离也会更改。

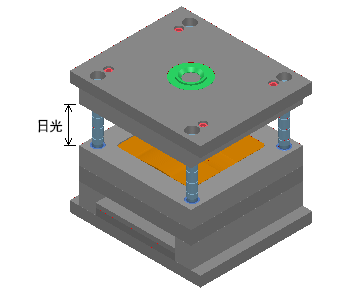

   • 日光 - 型芯与型腔板块之间的最大开口。



     零件从此开口推出模具。开口通过将模具高度减去最大压入开口距离测量。如果更改此值，则最大压入开口距离也会更改。

   • 推出机构行程 - 推板将移动的最大距离。
   • 模具高度 - 模具的高度。

   自动 - 将值设置为自动执行模具的开模和合模：

   • 步数 - 达到最大日光距离所要采取的步数。如果更改此值，则步距尺寸也会更改。
   • 步 - 每步的尺寸。如果调整该值，“步数”也会更新。
   • 步间间隔 - 每步移动的时间。
   • 开始 - 开始模具的开模和合模。
   • 停止 - 停止模具的自动开模和合模。

   手动开模 - 设置对模具手动开模的距离：

   • 动模 - 动模按给定距离开模。通过使用滑块或输入值来输入值。最大距离按日光距离进行设置。
   • 推板 - 推板被移动至给定距离。通过使用滑块或输入值来输入值。最大距离按日光距离进行设置。

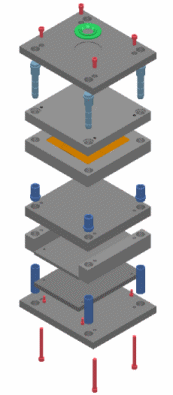

   Z 方向分解部件 - 模具的部件相互之间按设置的距离定位：

   • 距离 - 设置距离。

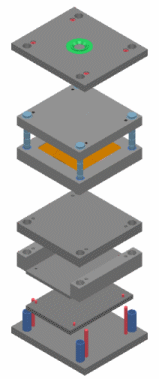

   • 仅板 - 如果选择此选项，板将置于新位置，并且其它所有部件保持连接到其相应的板。



     如果取消选择此选项，所有部件都将置于新位置。



   保持在开放位置 - 单击“关闭”时，模具保留打开状态，而不管当前设置的距离为何。这对于在开模底座上生成绘图很有用。

4. 要在离开“模具开模”后再次进行合模，请通过单击“向导”选项卡 >“修改模具”>“仿真”返回此页面。
