一般装配选项

使用“选项”对话框的“一般”页面可以定义装配建模的操作。

1. 单击“文件”>“选项”>“应用程序选项”>“装配”>“一般”。
2. 使用以下选项来控制装配建模的一般操作：

• 自动附件系数 - 输入部件几何形体的原始边界框的增大系数。如果附件位于新边界框之外，则它将不包含在部件定义中。

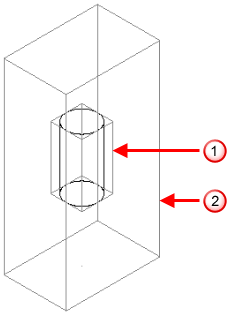

部件定义的几何形体的原始边界框 应用了“自动附件系数”2 时的边界框。

• 显示新的装配对话框 - 当在您创建部件并且没有当前装配时，选择此选项可显示“创建新的装配”对话框。“创建新的装配”对话框中的“在新模型中创建”选项将被禁用，因为您可以使用当前模型中的实体。

  取消选择此选项可使用默认名称自动创建新的装配。“描述”和“类别名称”设置为 <无>。

• 使用实体层创建部件 - 选择此选项可在直接从实体创建部件时在源实体层创建部件。当您修改部件时，部件定义的实体将移动至正被修改的部件的层。将部件转换为实体时，实体将在部件层创建。

  取消选择此选项可在当前层创建部件。

• 普通编辑时改变相冲突的关系 - 选择此选项可改变或删除关系以允许部件重新定位。取消选择此选项可保持所有关系并限制次部件的新位置。
• 显示生成 Power Features 对话框 - 选择此选项可在您从源或目标部件上下文菜单中选择“生成 Power Features”时显示“生成 Power Features”对话框。

  如果取消选择该选项，对话框将不显示，并且从部件上下文菜单选择“生成 Power Features”的效果为以下项之一：

  • 如果选择目标部件，则“生成 Power Features”会为与目标部件相交的所有源部件生成 Power Feature。
  • 如果选择源部件，则“生成 Power Features”会为与源部件相交的所有目标部件生成 Power Feature。
  注： 此选项还可以控制“删除特征”对话框的行为。
• 保留孤立的 Power Feature - 当您删除一个唯一与特定 Power Feature 关联的部件时，该 Power Feature 将是孤立的。

  选择此选项可将孤立的 Power Feature 标记为过期。当您从装配上下文菜单中选择“生成 Power Features”时，孤立的 Power Feature 将从树中删除。

  取消选择此选项会将孤立的 Power Feature 从装配树中删除。

• 创建部件定义的局部复制 - 此选项用于控制“增加部件”对话框上“创建部件定义的局部复制”的设置：
  • 如果选择此选项，则“增加部件”对话框上的此选项始终处于选中状态。
  • 如果取消选择此选项，则“增加部件”对话框上的此选项始终处于取消选中状态。
• 使用“通过属性生成文本”部分可自定义从部件定义生成的文本的格式：
• 串格式 - 输入从部件属性生成的文本的格式。在模型上显示部件属性时使用此文本。默认设置为“属性名称 : 值”。
• 未命名的属性串 - 使用此选项可确定显示其名称的属性。对于列表中的每个前缀，属性值将包括在内，但属性名称不显示。
