实体特征树包含在实体上执行的实体操作的历史记录。每个实体操作均被定义为实体上的一个特征。
将实体特征增加到实体时，系统将自动创建一个实体树。
例如：

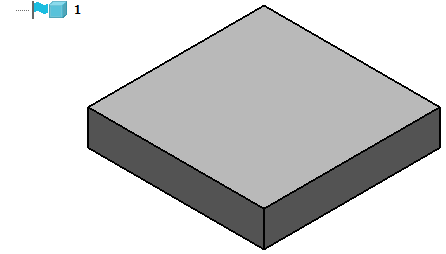

- 创建实体矩形块。
它将自动增加到实体特征树。此树默认处于隐藏状态。
- 单击“实体工具”选项卡 >“状态”面板 >“资源管理器”以在“资源管理器”窗口中显示实体树。
- 将切口特征增加到实体。
切口特征将显示在树中；树底部的矩形块表明通过标准体素矩形块创建了实体。
特征将按照时间顺序显示在树中。最近应用的特征会显示在顶部，最早应用的特征显示在底部。

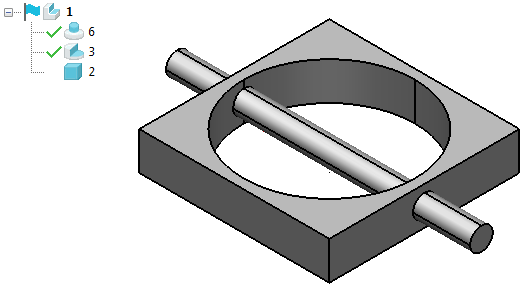

- 将凸台增加到实体。
凸台特征显示在切口特征上方。
在实体树中可以显示下列图标：
- 具有历史记录的实体
- 没有历史记录的一般实体
- 激活实体
- 未激活实体
- 挤出或挤出的实体特征
- 旋转实体或旋转实体特征
- 矩形块标准体素或矩形块标准体素特征
- 球标准体素或球标准体素特征
- 圆柱标准体素或圆柱标准体素特征
- 圆锥标准体素或圆锥标准体素特征
- 圆环标准体素或圆环标准体素特征
- 增加特征
- 减去特征
- 相交特征
- 切口特征
- 凸台特征
- 孔特征
- 轻孔特征
/
- 型腔/型芯特征
- 壳体特征
- 加厚特征
- 隆起特征
- 圆倒角特征
- 平倒角特征
- 筋形圆倒角特征
- 包裹特征
- 雕刻特征
- 隐含特征
- 未隐含特征
- 错误隐含特征
- 暂缓更新
- 特征组
- 图案特征
- 编辑面
- 未识别。此图标用于指示该版本的 PowerShape 未识别的特征。如果您在更高版本的 PowerShape 中创建了一个包含一种新特征类型的模型，随后在无法识别此新特征类型的早期版本的软件中打开该模型，则该图标会显示在特征树中。当特征树重新运行后，未识别的特征会隐含错误。
- 关联特征在树中隐藏
- 关联特征在树中可见
